Introduction

Quand on parle de Wi-Fi 7, l’attention se porte généralement sur les performances radios, le nombre de flux simultanés, les ports disponibles, ou encore les débits théoriques (Federico revient sur les fondamentaux du Wi-Fi 7 dans son article Wi-Fi 7 : coulisses techniques et adoption).

Au-delà du Wi-Fi 7, Cisco a apporté beaucoup d’innovations sur ses bornes Wi-Fi, notamment avec l’ajout d’un accéléromètre dans certains modèles :

https://www.cisco.com/site/us/en/products/networking/wireless/index.html

Mais à quoi pourrait servir un accéléromètre dans une borne Wi-Fi ?

Le besoin

Quand on installe des bornes Wi-Fi, leur positionnement physiques est critique pour leur performance, leur couverture et la précisions de leurs services.

Le positionnement physique d’une borne comprend ses coordonnées (x,y,z), son orientation (angle de tilt), et son environnement (poutre métallique, ..). Dans cet article, nous allons nous concentrer sur l’orientation (angle de tilt) de la borne.

Nous allons nous baser sur des exemples pour comprendre l’importance de l’angle de tilt :

1. Audit d’installation des bornes Wi-Fi
2. Monitoring des changements d’orientation des bornes Wi-Fi

1. Audit d’installation des bornes Wi-Fi

Imaginons que je souhaite changer les bornes de mon entreprise pour bénéficier du Wi-Fi 7. Je travaille avec mes équipes pour faire l’architecture, et j’établis un standard de configuration et d’installation.

Une fois l’installation faite, comment vérifier si les bornes ont été correctement installées (par exemple fixées au plafond si tel est mon standard) ?

2. Monitoring des changements d’orientation des bornes Wi-Fi

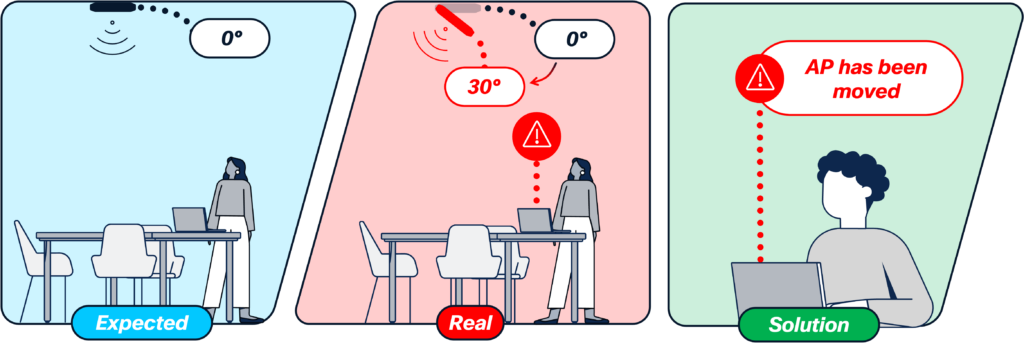

Enfin, dans tous les environnements (bureaux, usines, logistique, …), il peut y avoir des travaux, des dégradations ou encore de fausses manipulations.

Comment être prévenu d’un changement d’orientation d’une borne avant que l’expérience Wi-Fi de mes utilisateurs ne se dégrade ?

Pour répondre à ces questions, il faudrait faire un audit post-installation régulièrement, ce qui veut dire missionner une personne sur site pour valider la bonne installation des bornes, faire des photos, faire un rapport, …

Selon quelques retours terrain, le coût d’un tel audit pourrait aller de 2000€ à 6000€ pour une centaine de bornes Wi-Fi.

La solution

Pour répondre aux questions de nos différents cas d’usages ci-dessus, Cisco a fait le choix d’inclure un accéléromètre sur certaines bornes Wi-Fi 7 (et sur une en Wi-Fi 6E pour être précis),

Comprendre le “Down Tilt Angle”

Ce capteur permet de mesurer l’angle de tilt, le “Down Tilt Angle” :

Concrètement :

1. Si la borne Wi-Fi est attachée au mur, et inclinée légèrement vers le sol, l’angle de tilt sera compris entre 0° et 90° (dans l’exemple ci-dessous, l’angle de tilt est de 70°)
2. Si la borne Wi-Fi est posée sur une table avec le logo Cisco dirigé vers le plafond, alors l’angle de tilt sera de 180° (on évite au maximum ce genre d’installation pour un déploiement tertiaire avec antennes omnidirectionnelles intégrées)
3. Si la borne Wi-Fi est positionnée au plafond et dirigée vers le bas, l’angle de tilt sera de 0° (en général une bonne pratique pour un déploiement tertiaire avec antennes omnidirectionnelles)
4. Si la borne Wi-Fi est fixée au mur, l’angle de tilt sera de 90° (on évite ce genre d’installation pour un déploiement tertiaire avec antennes omnidirectionnelles intégrées)

Calcul du “Down Tilt Angle” (optionnel)

Cette section est optionnelle, elle permet de comprendre comment un accéléromètre permet d’obtenir le “Down Tilt Angle” en ressortant nos vieux cours de mathématiques.

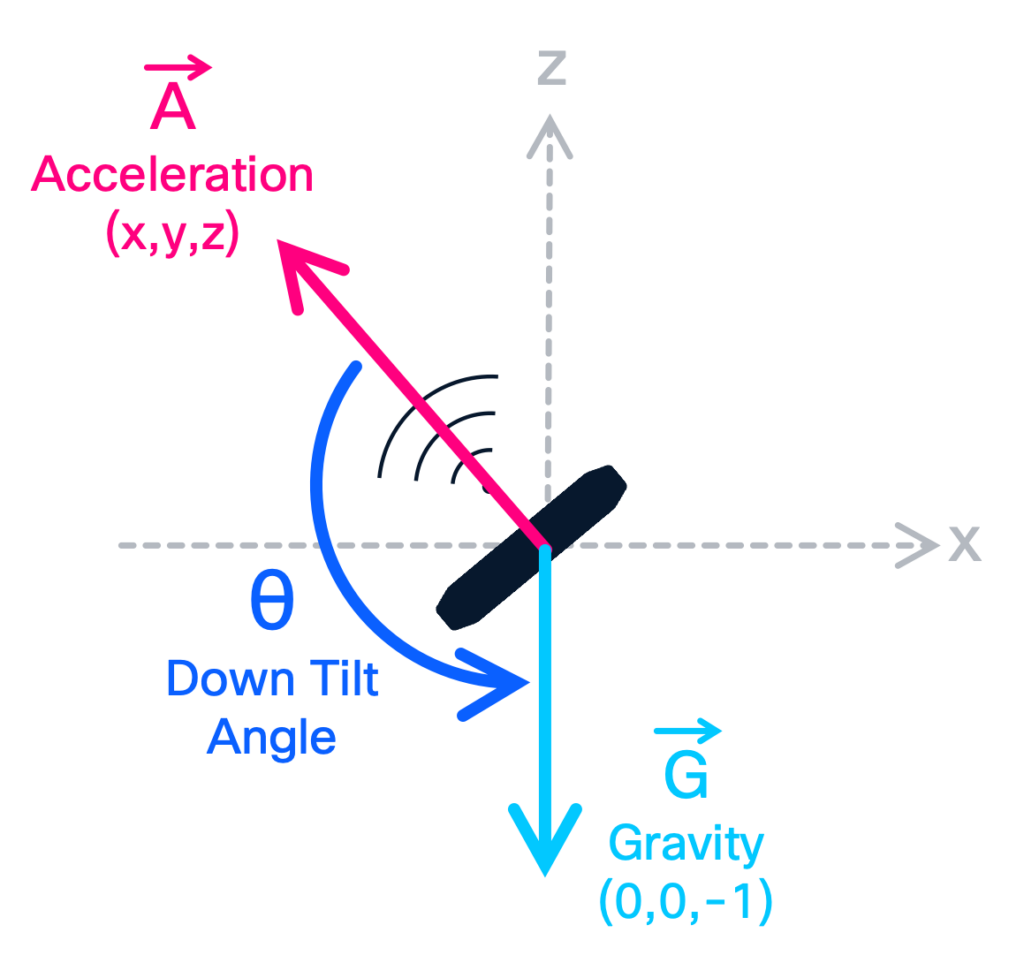

L’accéléromètre nous renvoie l’accélération sous forme de vecteur A (x,y,z). Ce vecteur est lié au “Down Tilt Angle” (θ) et à la force de gravité G de la manière suivante :

cos(θ) = (A ⋅ G) / (||A|| × ||G||)

Avec :

A = (x, y, z)
G = (0, 0, –1)

On calcule le numérateur :

A ⋅ G = –z

On calcule le dénominateur :

||A|| × ||G|| = √(x2 + y2 + z2) × √(02 + 02 + (-1)2)

On peut ainsi obtenir θ :

cos(θ) = –z / √(x2 + y2 + z2)
θ = arccos(–z / √(x2 + y2 + z2))

Cette formule peut paraître complexe et superflue, néanmoins il est possible de récupérer les données brutes de l’accéléromètre (x, y, z), et avec un peu de programmation, on peut créer de nouveaux cas d’usages.

Trêve de théorie, testons maintenant ce “Down Tilt Angle” sur les plateformes Cisco !

Testons !

Pour les tests, j’utilise une CW9176I. Il faut distinguer les deux modes opérationnels d’une borne Wi-Fi 7 :

• Mode Meraki
• Mode Catalyst

Mode Meraki

Lorsque la borne Wi-Fi 7 est en mode Meraki, il suffit d’aller dans l’onglet Wireless > Access Points > {your_AP} > Down Tilt Angle :

Et voilà ! C’est aussi simple que cela, pas de configuration requise,

Pour une installation avec plusieurs centaines ou milliers de bornes, on ne va pas vérifier chaque borne une à une, nous allons utiliser les API : https://developer.cisco.com/meraki/api-v1/get-organization-wireless-devices-accelerometer-statuses/ :

[
  {
    "serial": "XXXX-XXXX-XXXX",
    "name": "CW9176-xvalette",
    "network":
      {
        "id": "N_XXXXXXXX"
      },
    "status":
      {
        "titleAngle": 179,
        "status": "Active",
        "errorReason": "No error"
      }
    }
]

Mode Catalyst

Lorsque la borne Wi-Fi 7 est en mode Catalyst, le “Down Tilt Angle” est disponible dans le menu Monitoring > Wireless > AP Statistics > Sensor Accelerometer Tilt :

⚠ N’oubliez pas d’activer l’accéléromètre dans le mode Catalyst, via un template Catalyst Center (ou Ansible, Terraform, …), ou via le menu Configuration > Wireless > Access Point > {your_AP} > Accelerometer : Enabled

Dans ce mode, il est possible d’afficher les données brutes de l’accéléromètre :

Vous vous souvenez de la formule mathématique pour obtenir l’angle de tilt à partir des coordonnées du vecteur d’accélération ? J’ai placé la borne dans une position aléatoire. Faisons le test de retrouver son angle de tilt !

θ = arccos(–z / √(x2 + y2 + z2)) = arcos(936 / √((-312)2 + 562 + (-9362)) = arcos(936 / 988) = 18,89°

Ces données brutes peuvent être récupérées en streaming telemetry. Dans un article précédent, je vous explique le fonctionnement de cette technologie. Voilà le format des données que vous pourriez obtenir en streaming :

<nc:rpc  xmlns:nc="urn:ietf:params:xml:ns:netconf:base:1.0" message-id="urn:uuid:849409b6-a5a0-4d56-a66a-b21f76d6f880">
  <nc:get>
    <nc:filter>
      <access-point-oper-data  xmlns="http://cisco.com/ns/yang/Cisco-IOS-XE-wireless-access-point-oper">
        <ap-accelmtr/>
      </access-point-oper-data>
    </nc:filter>
  </nc:get>
</nc:rpc>

<rpc-reply  xmlns="urn:ietf:params:xml:ns:netconf:base:1.0" xmlns:nc="urn:ietf:params:xml:ns:netconf:base:1.0" message-id="urn:uuid:849409b6-a5a0-4d56-a66a-b21f76d6f880">
  <data>
    <access-point-oper-data xmlns="http://cisco.com/ns/yang/Cisco-IOS-XE-wireless-access-point-oper">
      <ap-accelmtr>
        <ap-mac>cc:6e:2a:45:49:a0</ap-mac>
        <last-update>2025-06-28T13:36:44.179705+00:00</last-update>
        <x-coord>-312</x-coord>
        <y-coord>56</y-coord>
        <z-coord>-936</z-coord>
        <tilt-angle>19</tilt-angle>
      </ap-accelmtr>
    </access-point-oper-data>
  </data>
</rpc-reply>

YANG model

Ces données peuvent ensuite être ingérées dans des solutions de monitoring comme Splunk, Grafana, …

Conclusion

L’ajout d’un accéléromètre dans une borne Wi-Fi 7 ne relève pas du gadget, mais s’inscrit pleinement dans une démarche d’amélioration de la résilience des services réseaux.

C’est une démarche que nos clients adoptent : mieux maîtriser l’environnement physique de leur infrastructure, anticiper les incidents, et assurer une qualité de service constante dans des environnements parfois complexes.

En résumé, l’accéléromètre intégré permet de (par exemple) :

1. Faire un audit d’installation des bornes Wi-Fi

2. Monitorer les changements d’orientation des bornes Wi-Fi

Dans un monde où la connectivité sans fil est devenue essentielle pour les usages métiers, il devient crucial d’adopter une approche complète — physique, logicielle, et opérationnelle.

L’orientation est une première brique. Mais qu’en est-il de la position physique (x, y, z) de nos bornes dans l’espace ?

C’est ce que nous explorerons dans un prochain article, dédié à la localisation des bornes Wi-Fi.
