Arbeiten mit dem Cisco Catalyst Cellular Gateway
Daten-Anschlüsse über 4G/5G Technologie
Mit der steigenden Verfügbarkeit von schnellen 4G/5G Netzwerken kann diese Form von Kommunikation als interessante Variante genutzt werden, um Daten über die mobilen Netzwerke zu senden, sei es als Backup link oder sogar als primäre Datenleitung anstelle der gewohnten drahtgebundenen Anschlüsse.
Cisco bietet dazu verschiedene Möglichkeiten, sei es durch Router mit integrierten LTE Interfaces oder als zusätzliches Modul in modularen Geräten.
Was jedoch tun, wenn der Router kein entsprechendes Interface aufweist oder an einem Platz steht, der schlechten oder keinen mobilen Empfang hat ?

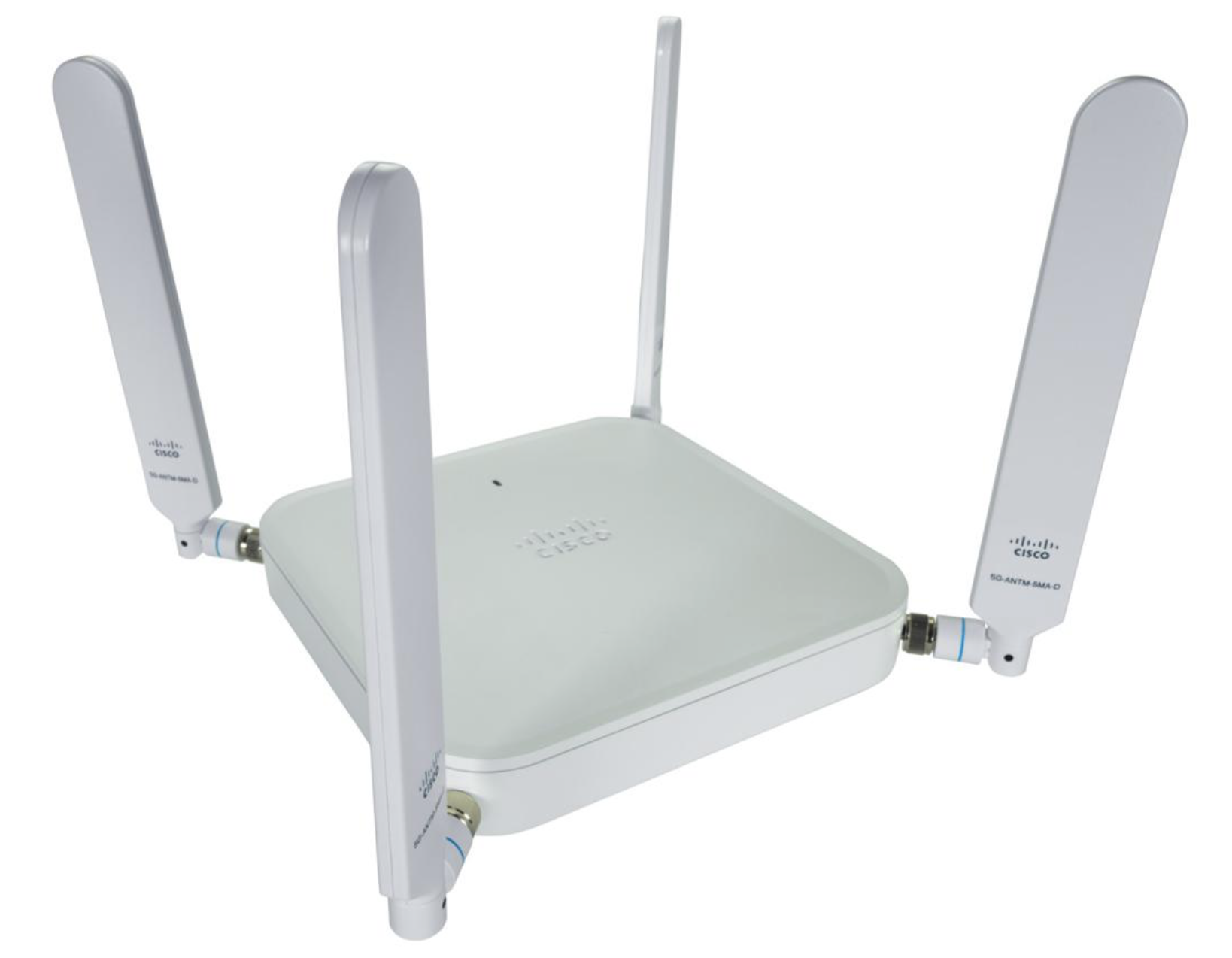

Das Cisco Catalyst Cellular Gateway
Eine Lösung kann der Einsatz eines Catalyst Cellular Gateway sein.
Router zu Gateway mit bis zu 100m Distanz möglich
Das Cellular Gateway stellt aus technischer Sicht eine Bridge zwischen dem Mobile Netzwerk und einem Ethernet Anschluss dar – was eine Distanz von bis zu 100m via Ethernet-Kabel zwischen dem Endgerät und dem Gateway ermöglicht. Das Cellular Gateway ist auch für die schnellen Netzwerke wie 5G vorbereitet, denn der eingebaute Ethernet Anschluss am Gateway unterstützt mit Multigigabit die erforderlichen Bandbreiten für mehr als 1Gbps.
Speisung des Gateways
Das Gateway kann entweder via PoE+ oder direkt mittels externem Power Supply mit Strom versorgt werden.
Da wie bereits erwähnt das Gateway eine Bridge darstellt, kann als Endgerät entweder ein Router, ein Laptop oder ein anderes Gerät mit Ethernet Anschluss angesteuert werden, die Provider Verbindung wird direkt auf dem Endgerät terminiert und das Gateway leitet alle Datenpakete transparent durch.
Das Endgerät erhält somit am entsprechenden Ethernet Port die IP-Adresse des Mobile Providers und ist damit via Gateway direkt am public Netzwerk angeschlossen.
Das Cellular Gateway arbeitet als Bridge ohne NAT oder routing, sondern leitet die Pakete direkt vom Ethernet Anschluss zum Mobile Netzwerk durch und umgekehrt. Für das Routing, die Security oder allenfalls NAT ist damit das Endgerät zuständig.
Management des Gateways

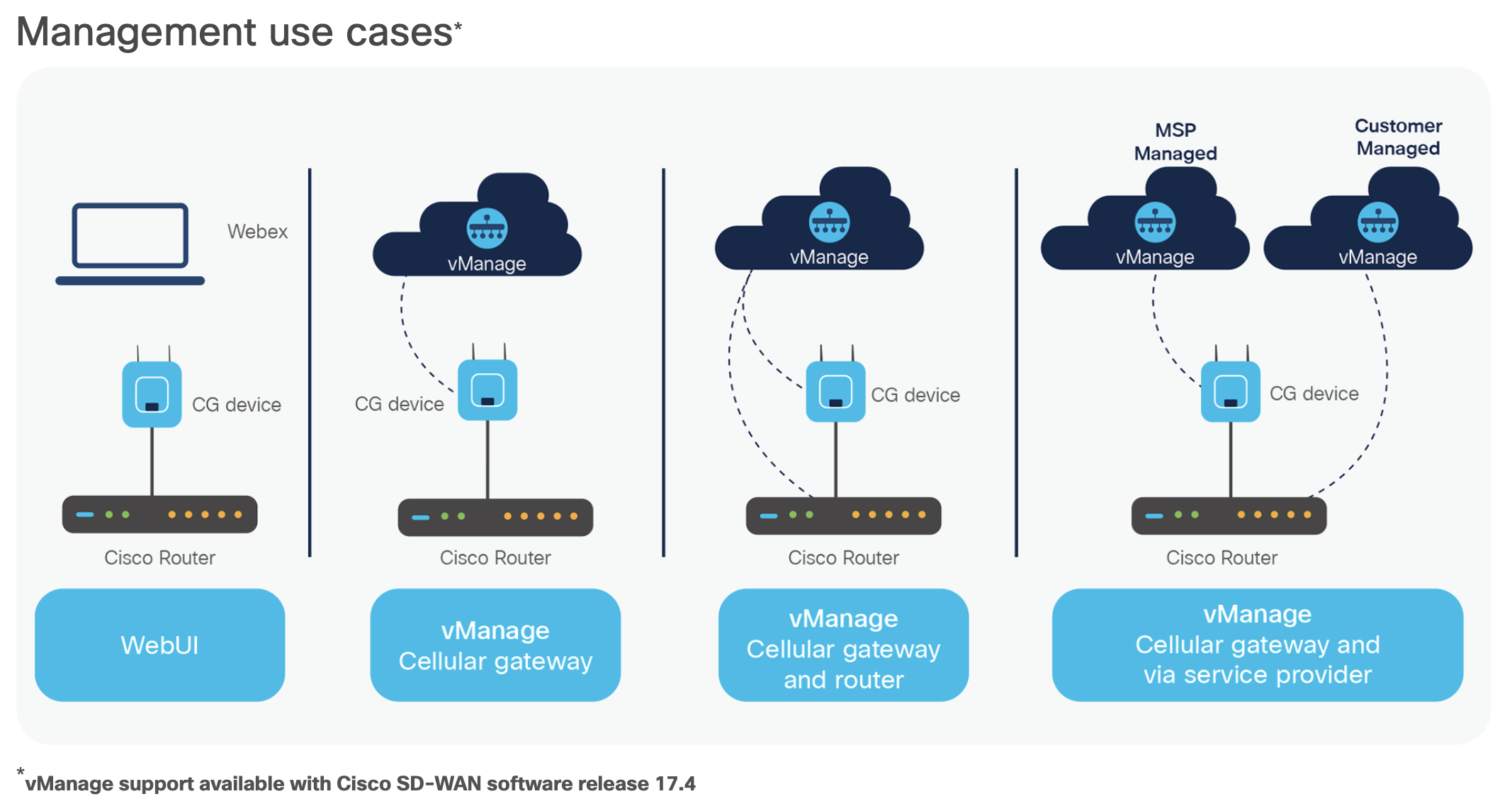

Das Gateway selber kann entweder direkt via dem integrierten Consolen Anschluss konfiguriert, via WebUI des Router oder via vManage/SD-WAN Backend konfiguriert und überwacht werden.
Web-UI

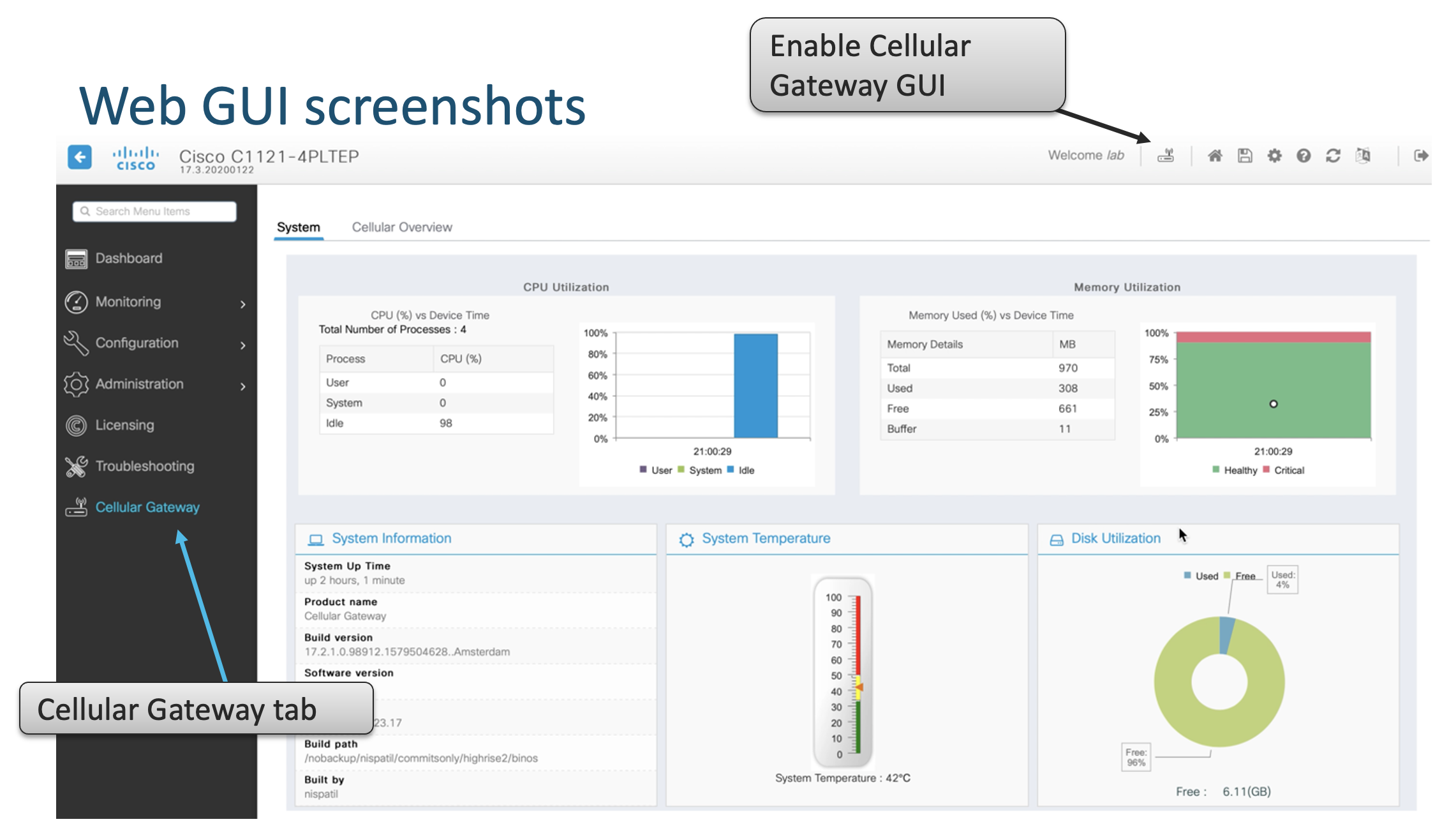

Schauen wir uns die Möglichkeit des Router WebUIs genauer an. Nach dem Anschliessen des Gateways an den Ethernet Port des Routers wird am Router Interface DHCP konfiguriert, im Gateway die SIM Karte reingesteckt und das war es schon: der Router erhält die IP-Adresse des Mobile Providers und ist via dem Gateway am Mobile Netz – die Kommunikation kann beginnen.
Die Mgmt-Verbindung zwischen Router und Gateway wird durch ein transparentes Mgmt-IP Netzwerk im Range 192.168.1.0 zwischen Router und Gateway erledigt, das ab Werk vorkonfiguriert ist. Es muss einzig dem Router im WebUI mitgeteilt werden, dass ein Cellular Gateway angeschlossen ist (“Enable Cellular Gateway GUI”) und danach erscheint das Gateway als zusätzlichen Menüpunkt im Router WebUI.

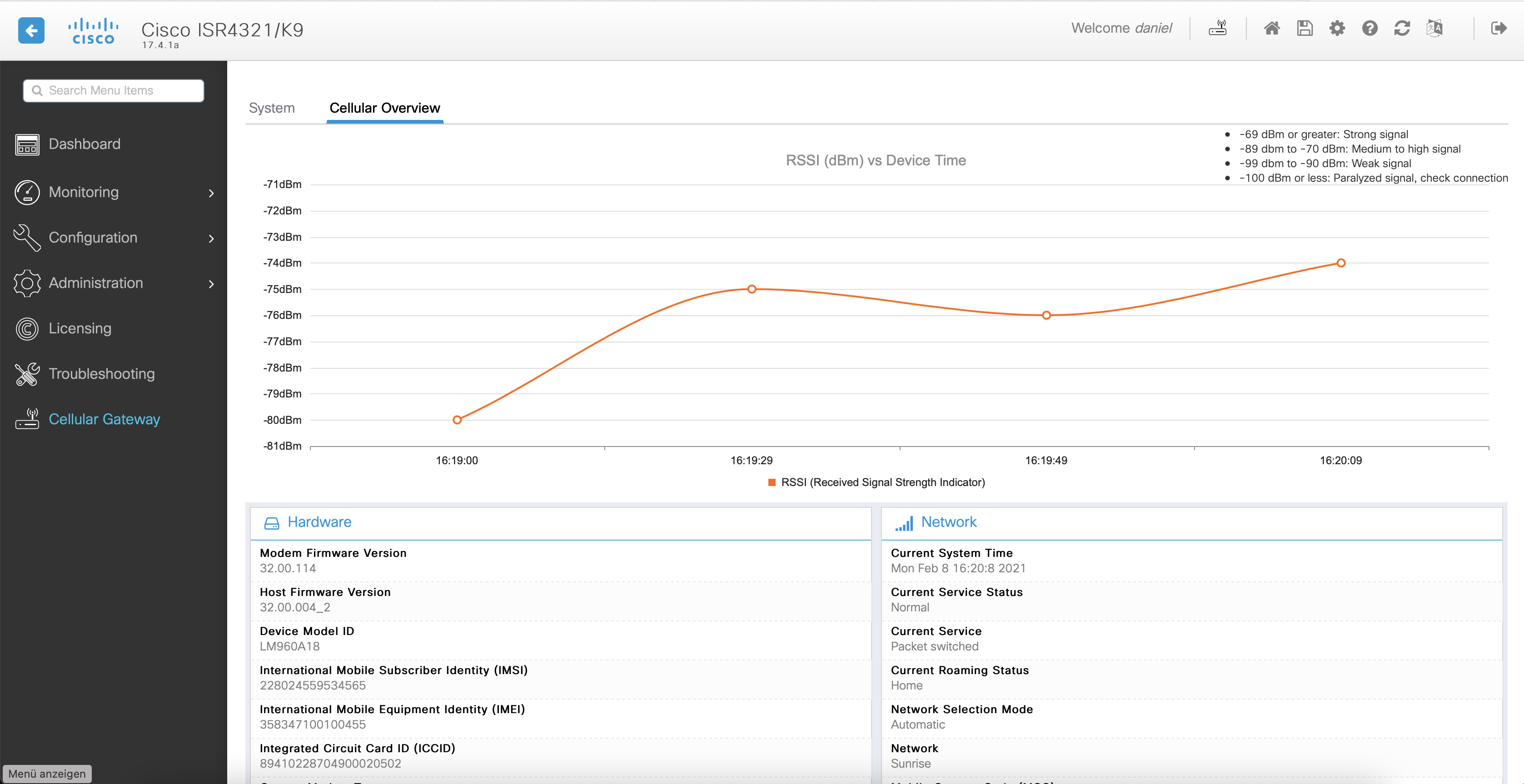

Dargestellt werden dann die Parameter des Gateways wie Auslastung der CPU, Temparatur, Memory und Disk Belegung sowie Mobile Parameter wie Signalstärke, Mobile Provider Informationen, Paket-Durchsatz usw.
Das Cellular Gateway ist damit eine interessante Lösung, wenn man entweder LTE/5G bei einem nicht modularen Router “nachrüsten” möchte oder wenn der Router nicht optimal positioniert werden kann.

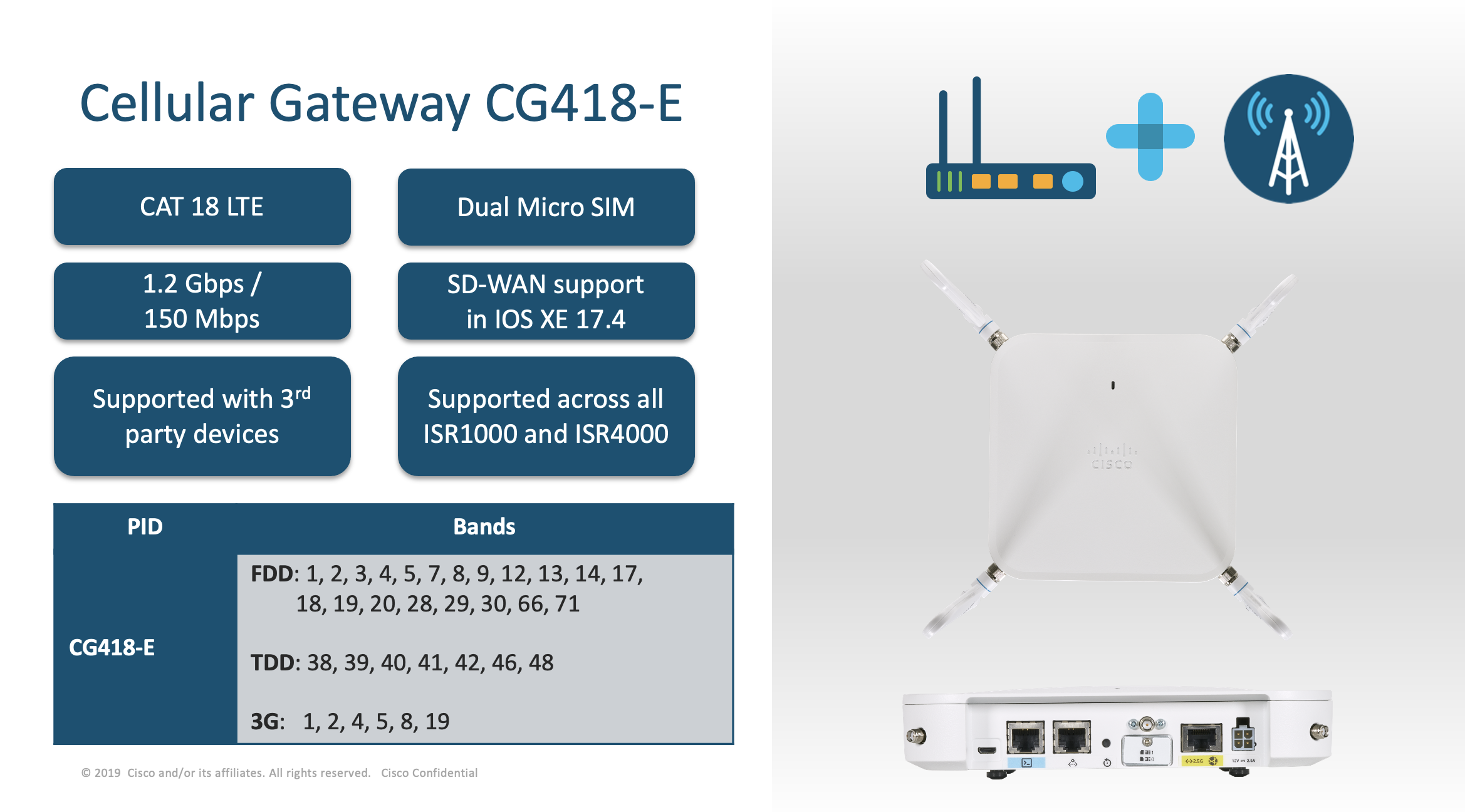

Das Cellular Gateway gibt es in verschiedenen Ausführungen sowohl für LTE als auch für 5G.
