【Interop Tokyo 2016】ShowNet ワイヤレス レポート

1 min read



6月7日から6月10日まで開催されている「Interop Tokyo 2016」。もう会場に行きましたか?シスコは ShowNet のコントリビューターとして様々な最新機器を提供し、Interop Tokyo 2016の会場ネットワークを支えています。会場ではフリー WiFi を利用された方も多いはず。このワイヤレス ネットワークを構築しているシスコ機器やソリューションについて紹介します。

Interop Tokyo 2016 会場ホール内のフリーWiFi

interop2016-wireless-fig01今年の ShowNet ワイヤレスのテーマは「セキュアな無線 LAN」です。シスコは、幕張メッセ国際展示場ホール4 から7 の 4ホールにわたって合計 21台の 802.11ac Wave1 対応 Cisco Aironet 3700 シリーズ アクセス ポイントを設置し、これらをサービスプロバイダーや大規模環境向けの Cisco 8540 ワイヤレス コントローラ(ShowNet 初出展)2台を HA SSO 構成にして収容することで、高密度環境に対応した WiFi ネットワーク環境を提供しています。また、1台の 802.11ac Wave2 対応 Cisco Aironet 3800 シリーズ アクセス ポイント (ShowNet 参考出展、Best of Show Award 2016 グランプリ受賞)をモニターモードで動かし、会場内の電波状態を監視しています。

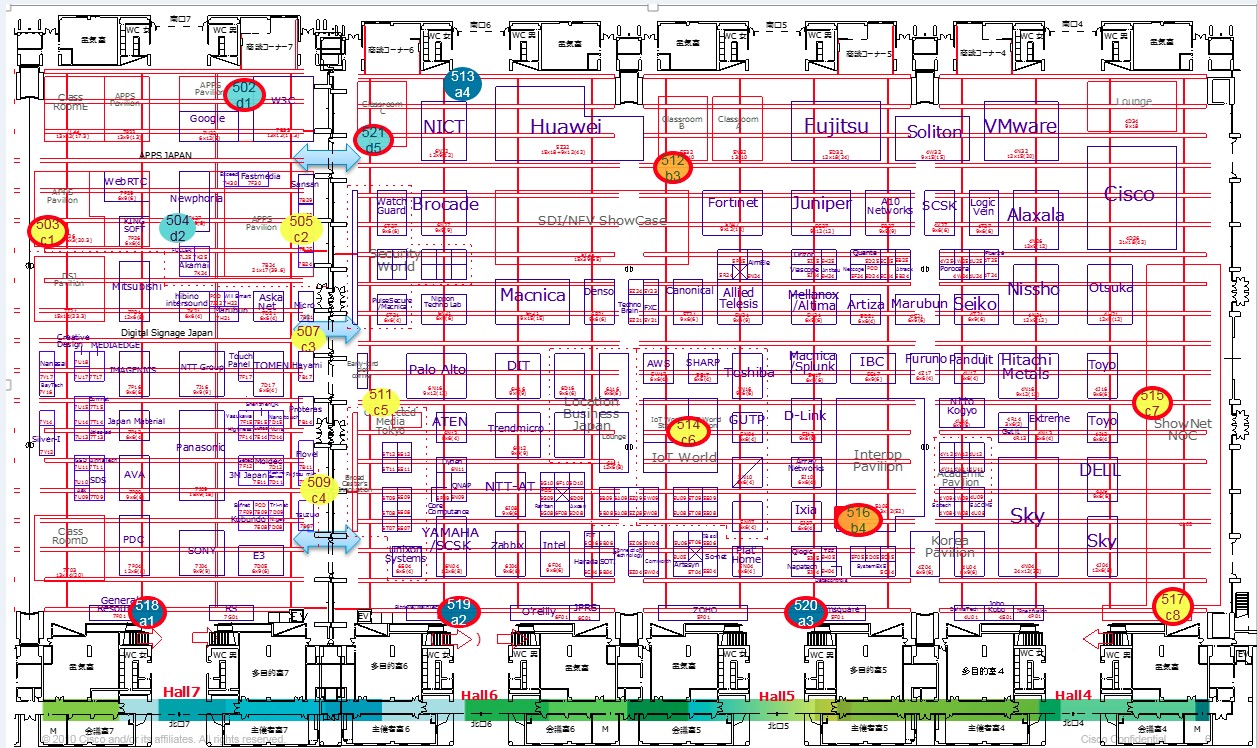

会場ホール内のシスコアクセスポイント設置場所

丸い円で囲まれた数字がCisco Aironet 3700 シリーズ アクセス ポイントの設置場所です。

Cisco Aironet 3700 シリーズ アクセス ポイントの設置場所

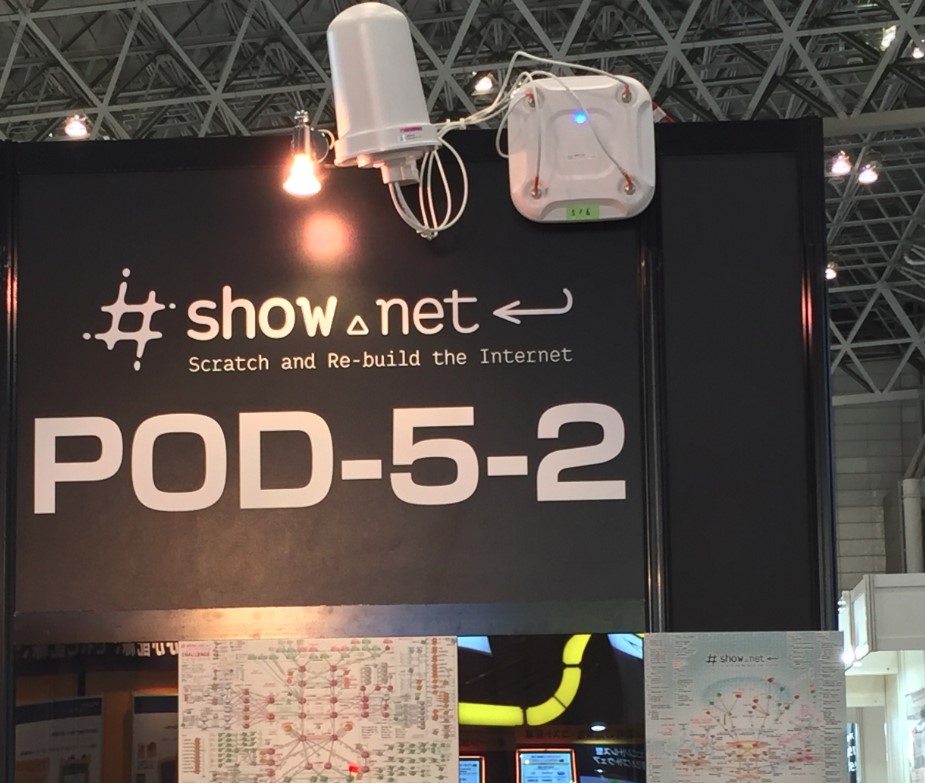

Cisco Aironet 3700 シリーズ アクセス ポイント
AIR-ANT2544V4M-Rアンテナ
Cisco Aironet 3700 シリーズ アクセス ポイント
AIR-ANT2524DW-Rアンテナ

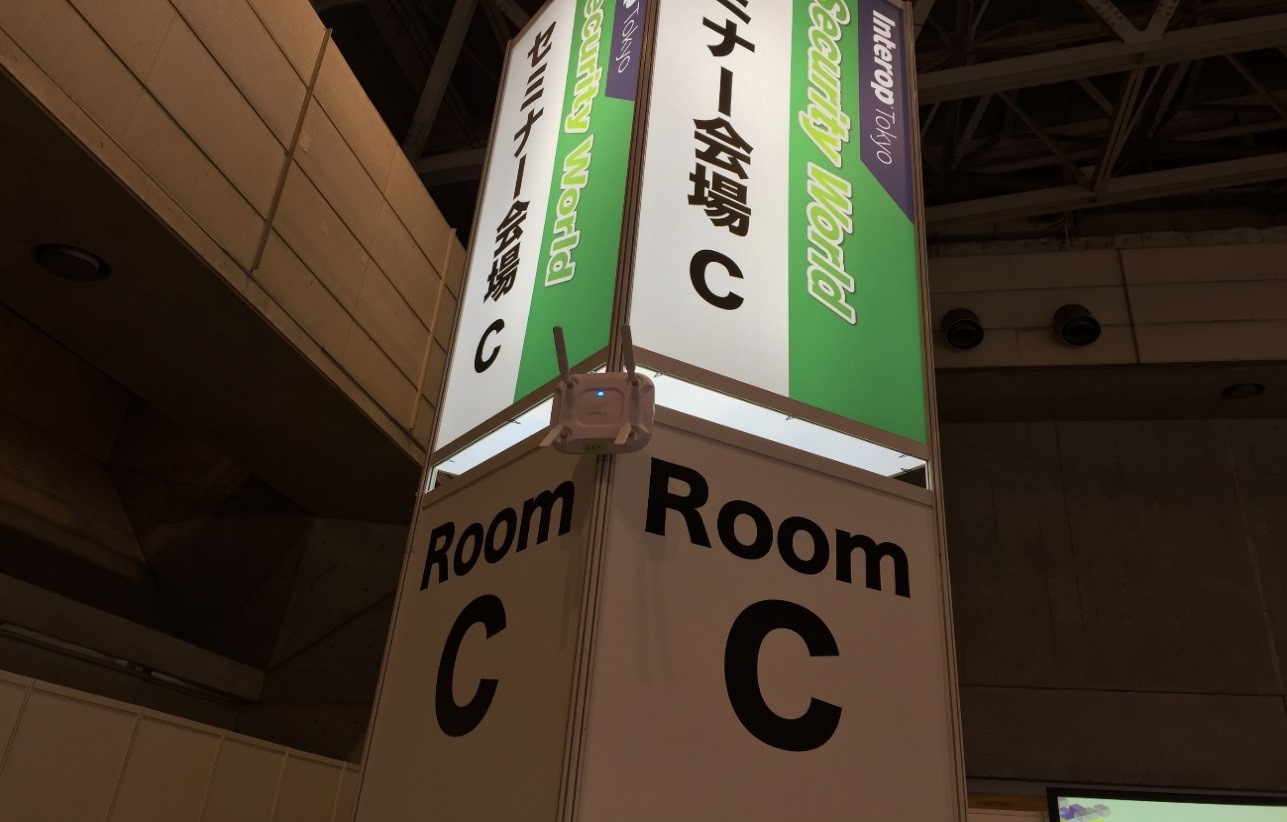

Cisco Aironet 3700 シリーズ アクセス ポイント とAIR-ANT2544V4M-Rアンテナ Cisco Aironet 3700 シリーズ アクセス ポイント とAIR-ANT2524DW-Rアンテナ

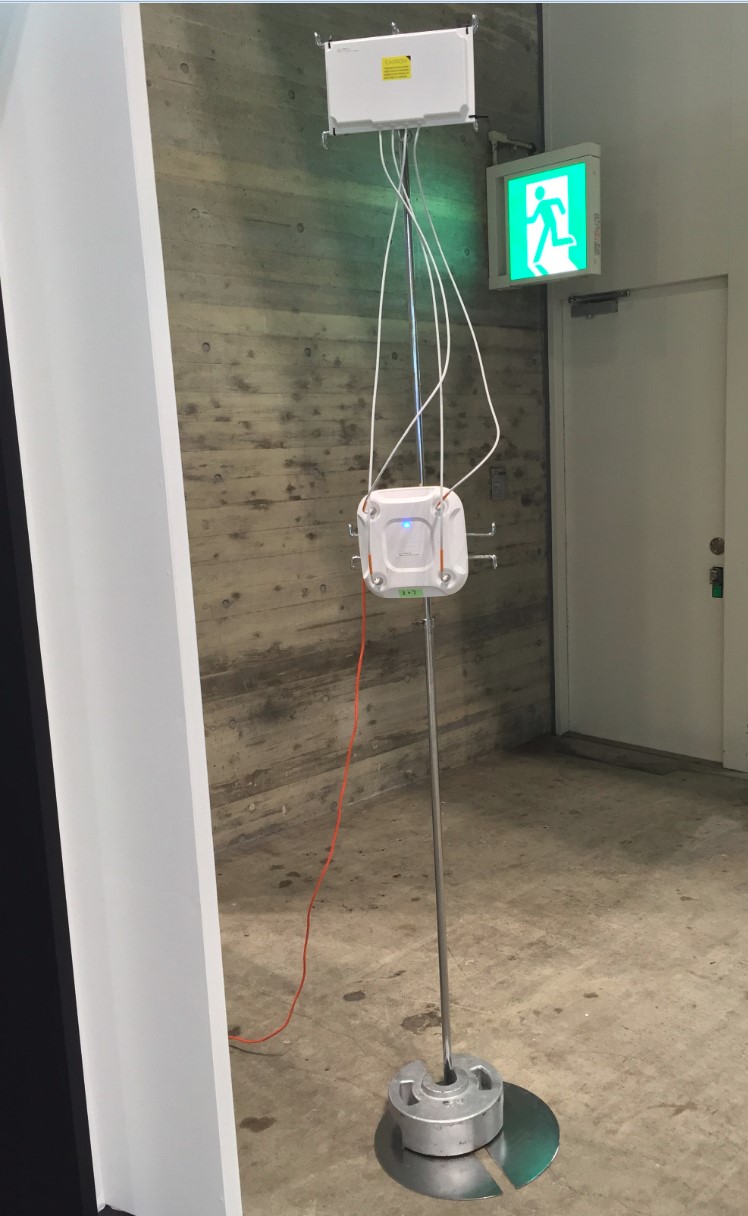

Cisco Aironet 3700 シリーズ アクセス ポイント

AIR-ANT2566P4Wアンテナ

Cisco Aironet 3700 シリーズ アクセス ポイント
AIR-ANT2566D4M-Rアンテナ

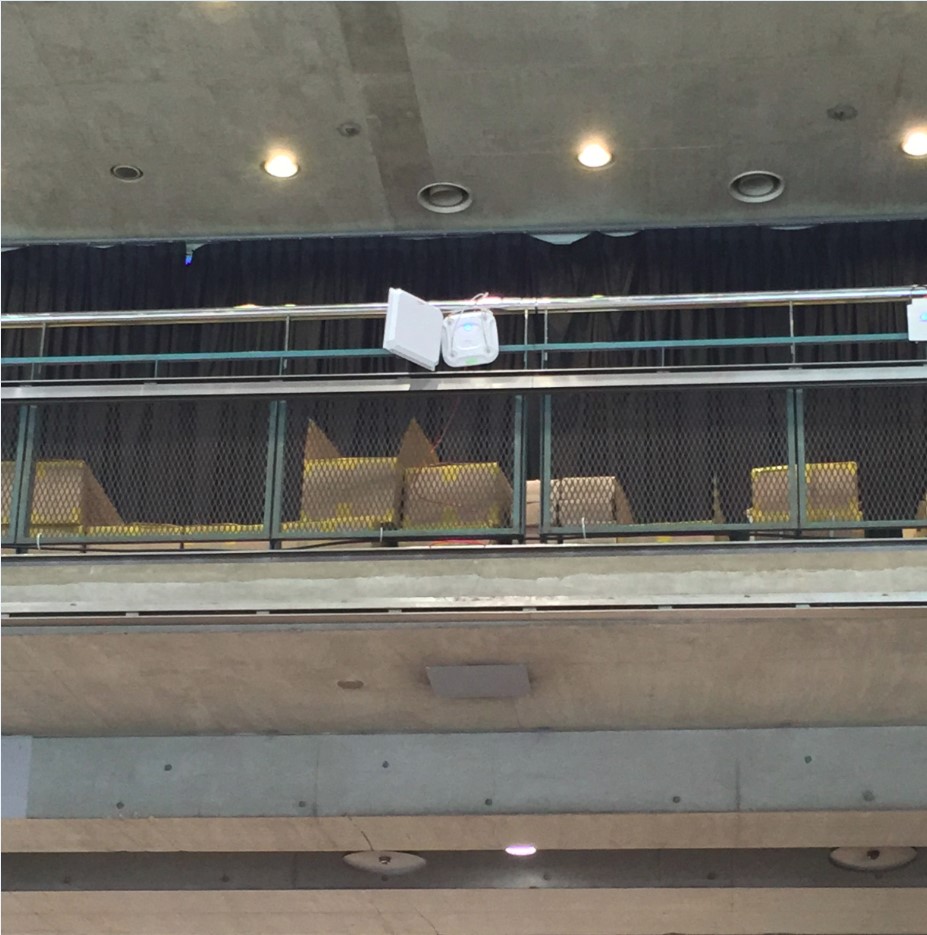

Cisco Aironet 3700 シリーズ アクセス ポイント とAIR-ANT2566D4M-Rアンテナ Cisco Aironet 3700 シリーズ アクセス ポイント とAIR-ANT2566D4M-Rアンテナ

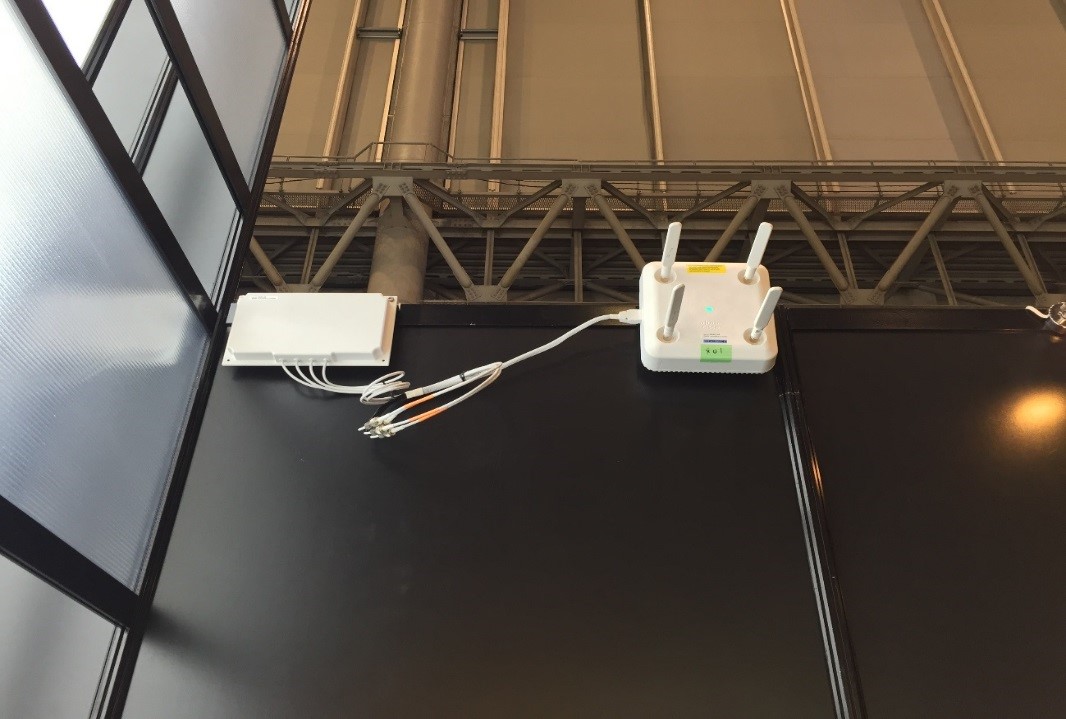

Cisco Aironet 3800 シリーズ アクセス ポイント

AIR-ANT2566P4W アンテナおよびAIR-ANT2524DW-Rアンテナ
interop2016-wireless-fig07

デュアル 5GH zが使える構成、ただし会場内ではモニターモードで動作させているため電波は出していません。

WiFi ネットワークの管理

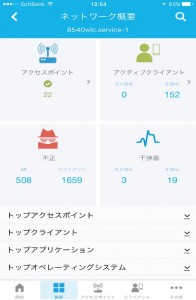

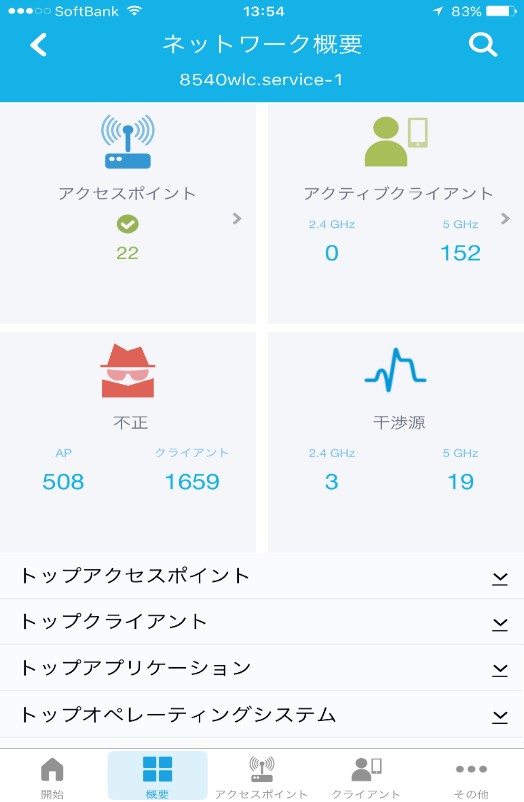

Cisco 8540ワイヤレス コントローラ モバイル アプリケーション画面。
22台のアクセスポイントが接続されており、多数の不正アクセスポイントや端末を検知します。
interop2016-wireless-fig08

無線の電波状態や電波品質の監視、干渉源や無線端末の移動状況の監視には、Cisco Prime Infrastructure3.1とCisco Mobility Services Engine 3365 (内部でCMX 10.2.2が稼働)を使っています。

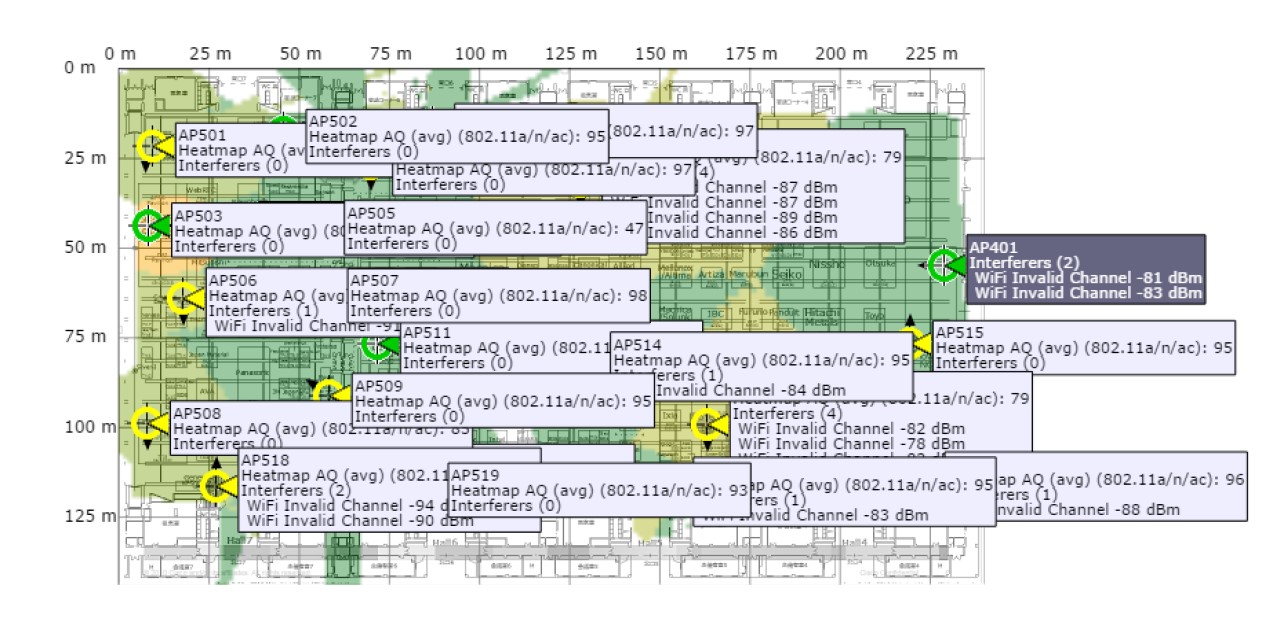

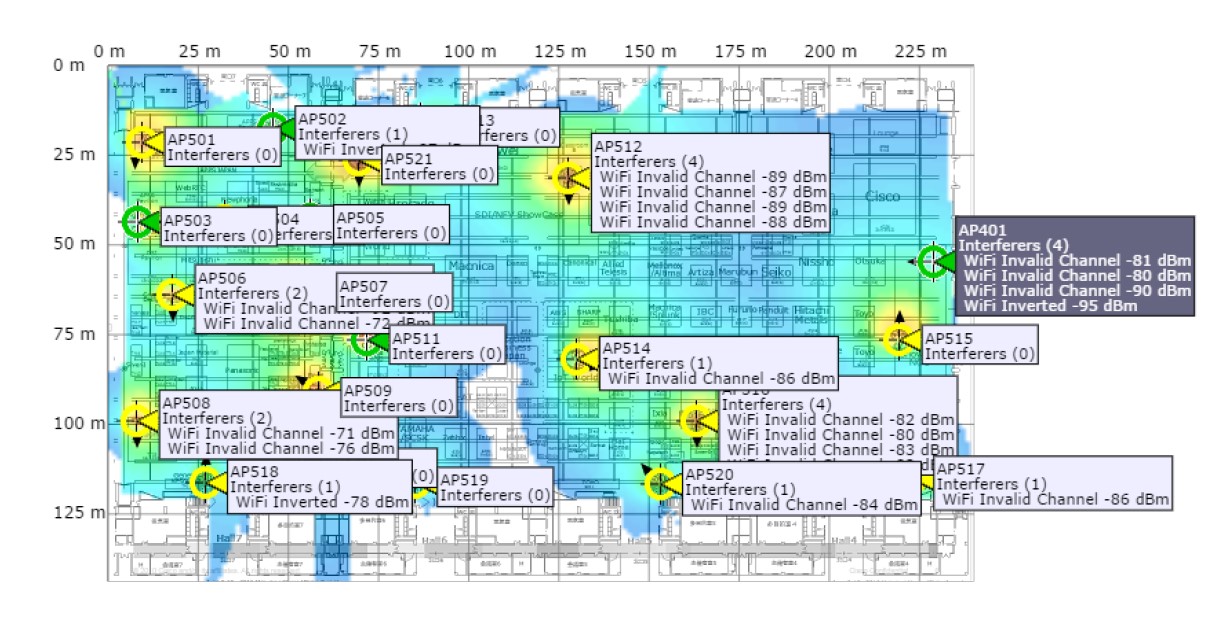

Cisco Prime Infrastructure 3.1ヒートマップ画面

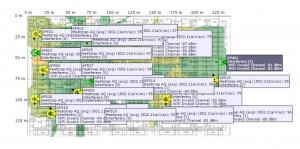

カバレッジエリアの表示 Air Quality(電波品質)の表示
カバレッジエリアの表示 Air Quality(電波品質)の表示

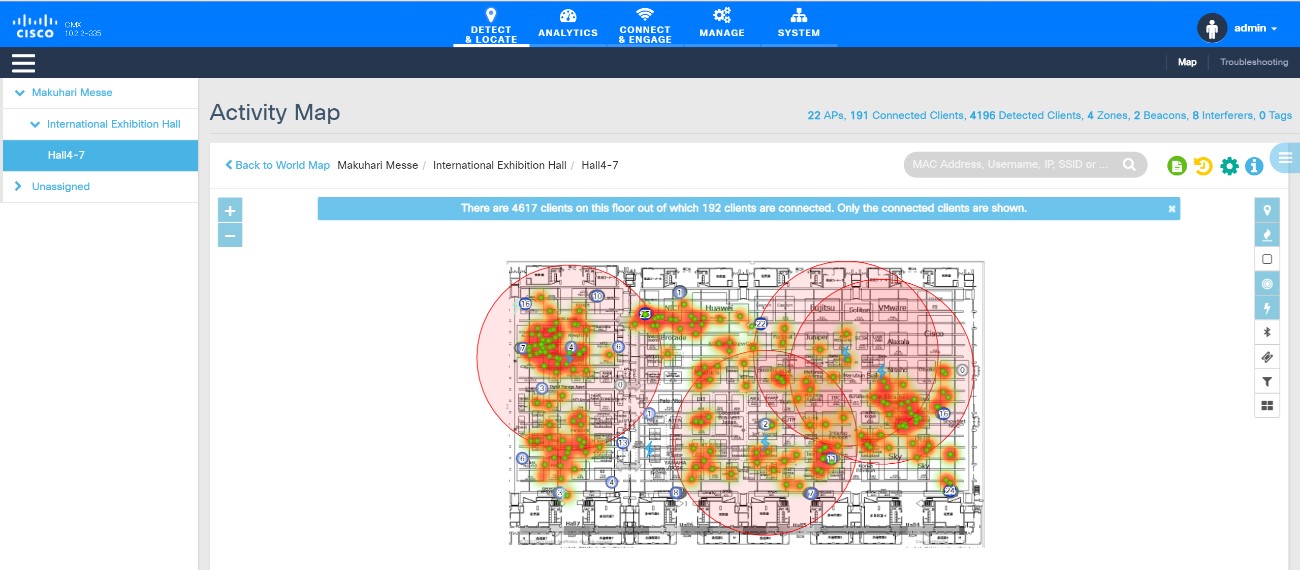

CMX Location Map
無線端末のヒートマップ、干渉源の影響範囲をリアルタイムに表示

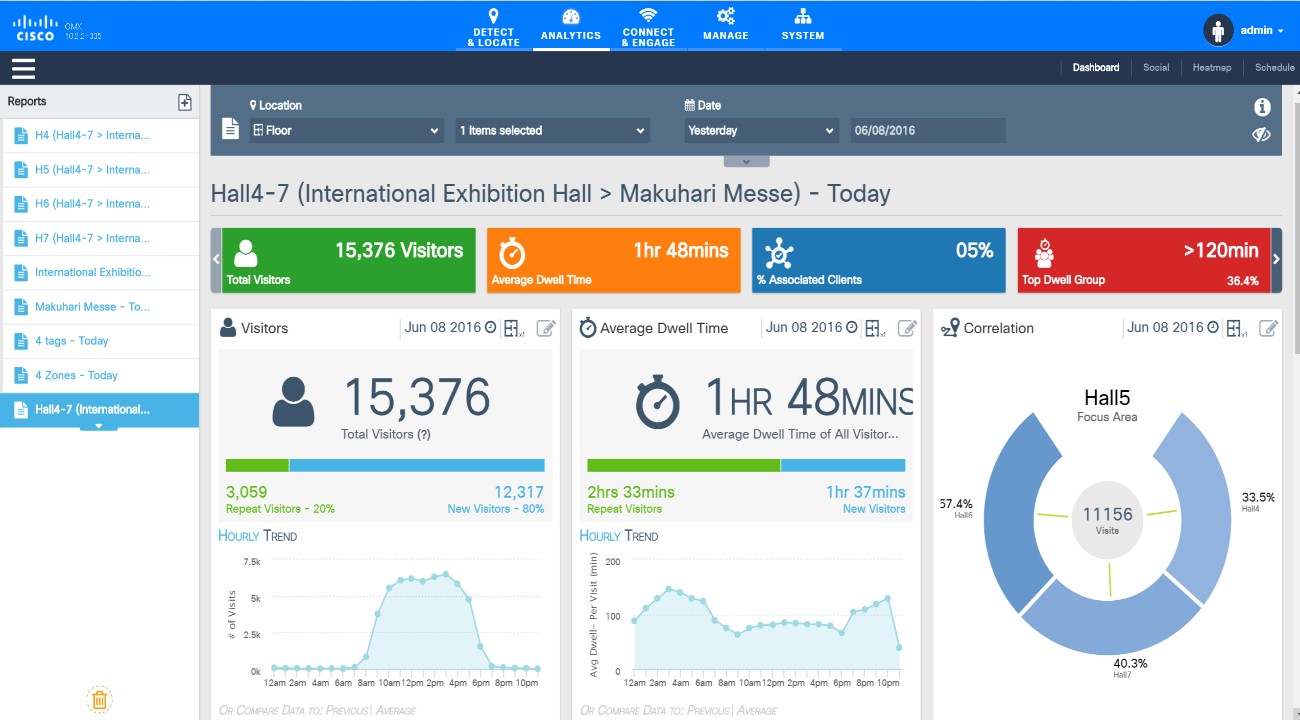

CMX Location Analytics
ワイヤレスコントローラから受け取った端末情報を元に、6/8 1日あたり15,376人の無線ユーザが会場内に存在し、平均滞在時間は1時間48分であると分析
CMX Location Map CMX Location Analytics

シスコ ShowNet ツアーにご参加ください

INTEROP の会期中、これらの製品を会場内でご紹介する ShowNet ツアーを実施します。実際に動作している環境で製品をご覧いただける、またとない機会です。INTEROP 会場シスコブースでお申し込みいただけますので、ぜひ INTEROP Tokyo 2016 / シスコブースへお越しください!
