CMX Mobility Services API を使ったヒートマップ作成実験 (3)

山崎敦志
2015年3月3日

前回までの記事でクライアントの位置情報の取得、およびフロア情報の取得と画像の読み込みが完了しました。最後にクライアントの位置情報からヒートマップを作成し、フロア画像へ反映させていきます。

ヒートマップを作成するので、heatmap モジュールをインストールしておいてください。そして、前回までのブログ記事で紹介したスクリプトを「cmx2.py」という名前で保存しておきます。シェル（Windowsの場合、コマンドプロンプト）で「python -i cmx2.py」と入力すれば、前回の続きからインタラクティブモードを開始できます。

（以下、すべて大文字の単語は環境に合わせた値、イタリック体はレスポンスです）
mse_url = ‘https://<MSE>/api/contextaware/v1/’ username = ‘USERNAME’ password = ‘PASSWORD’ import requests get_clients = requests.get(mse_url + 'location/clients/', auth=(username, password), headers = {'Accept': 'application/json'}) get_clients_json = get_clients.json() get_maps_info_json = requests.get(mse_url + 'maps/info/CAMPUS/BUILDING/FLOOR', auth=(username, password), headers = {'Accept': 'application/json'}).json() floor_width = get_maps_info_json["Floor"]["Dimension"]["width"] floor_length = get_maps_info_json["Floor"]["Dimension"]["length"] get_maps_imagesource = requests.get(mse_url + 'maps/imagesource/' + get_maps_info_json["Floor"]["Image"]["imageName"], auth=(username, password)) from PIL import Image from cStringIO import StringIO map = Image.open(StringIO(get_maps_imagesource.content))

for とif文を組み合わせて参照したい値を取得

対象としているフロアに存在する全クライアントの位置情報をタプルで取得し、リストにします。
>>> pts = [(i['MapCoordinate']['x'], floor_length - i['MapCoordinate']['y']) for i in get_clients_json['Locations']['entries'] if i['MapInfo']['mapHierarchyString'] == 'CAMPUS>BUILDING>FLOOR'] >>> print pts [(123.45, 30.81), ...]
これで、位置情報のリストが取得できます。

ヒートマップを作成

次にheatmapモジュールをインポートし、取得した位置情報のリストからヒートマップを作成します。
>>> import heatmap >>> hm_img = heatmap.Heatmap().heatmap(pts, size=map.size, area=((0, 0), (floor_width, floor_length)))
最後にフロア画像へ張り付け、保存します。
>>> map.paste(hm_img, (0, 0), hm_img) >>> map.save('heatmap.png')

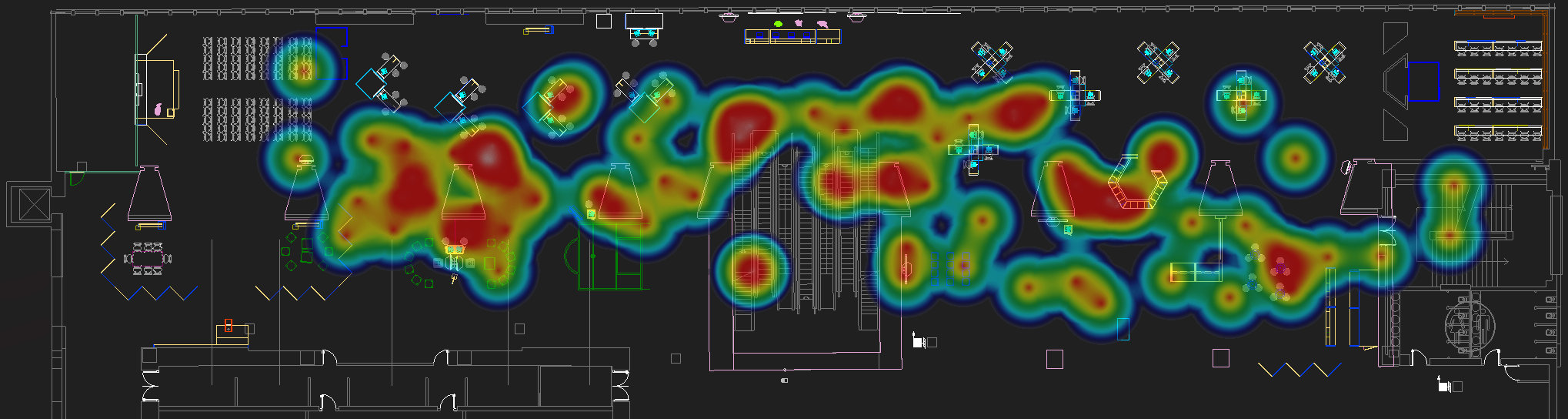

以上、十数行のコードでヒートマップが作成できました。
