Nouveaux APs Cisco 802.11ac Wave 2 : la révolution des radios
Bonjour,
Pendant le dernier Cisco Live du mois de février 2016 à Berlin nous avons annoncé les nouvelles gammes de points d’accès Wi-Fi supportant le 802.11ac Wave 2, ainsi que d’autres fonctions innovantes pour la haute densité, l’assurance de la qualité radio et la flexibilité de configuration des antennes.
Le support du standard IEEE 802.11ac Wave 2 et toutes ses options

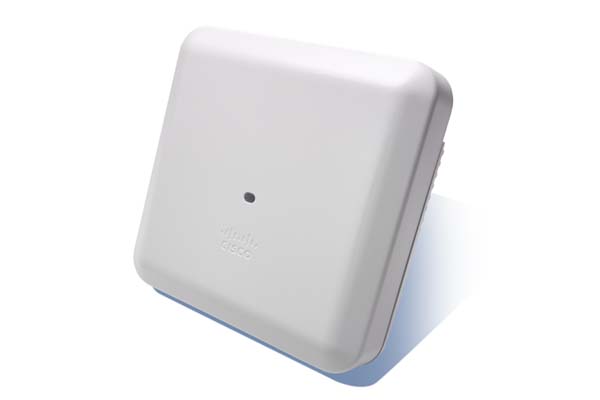

Les APs 2800/3800 supportent le 802.11ac Wave 2 à 4×4:3 (4 antennes en émission, 4 antennes en réception, 3 spatial streams) avec MU-MIMO (Multi User – Multiple Input Multiple Output) et une agrégation des canaux jusqu’à 160 MHz.
Le débit nominal pourrait monter jusqu’à 2.6 Gbps sur une seule radio à 5 GHz.
Note : dans la vraie vie, aujourd’hui l’agrégation des canaux à 160 MHz n’est pas encore réaliste et souvent on ne dépasse pas les 80 MHz, voir même les 40 MHz.
L’innovation des radios flexibles
Ces nouvelles gammes d’APs intègrent une radio sur les 5 GHz et une radio sur les 2.4 GHz, qui peut être convertie elle aussi en 5 GHz (on appelle parfois cette technologie une radio “XOR”).
Cette conversion peut se faire manuellement, ou alors l’administrateur peut également laisser le choix automatique au contrôleur Wi-Fi, grâce aux algorithmes RRM (Radio Resource Management).

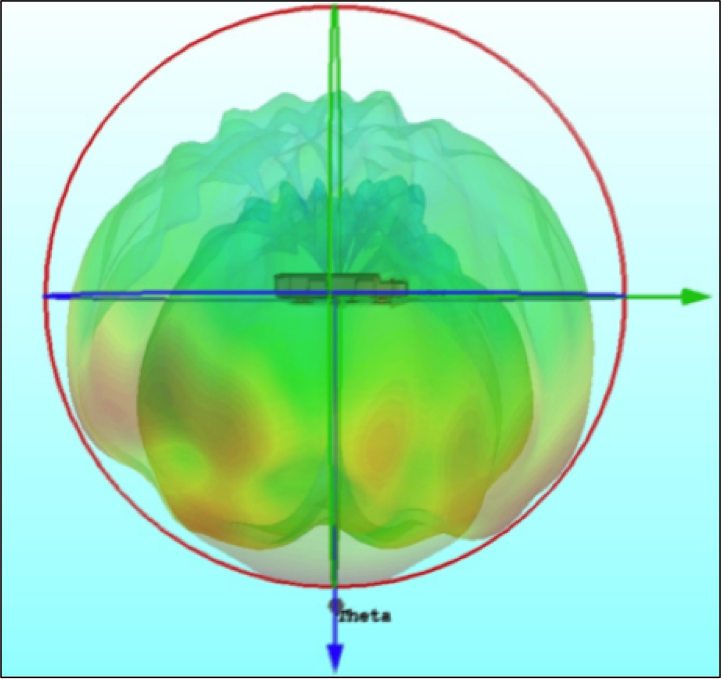

Quand on choisi le fonctionnement des deux radios sur les 5 GHz, la zone de couverture de la radio 5 GHz “classique” va s’appeler la “macro cellule” (macro-cell) et la radio XOR, convertie de 2.4 GHz à 5 GHz, va couvrir une “micro cellule” (micro-cell).
La macro cellule est la zone de couverture “classique” sur les 5 GHz, pour accueillir des clients plus éloignés ou plus nombreux par rapport à la micro cellule.

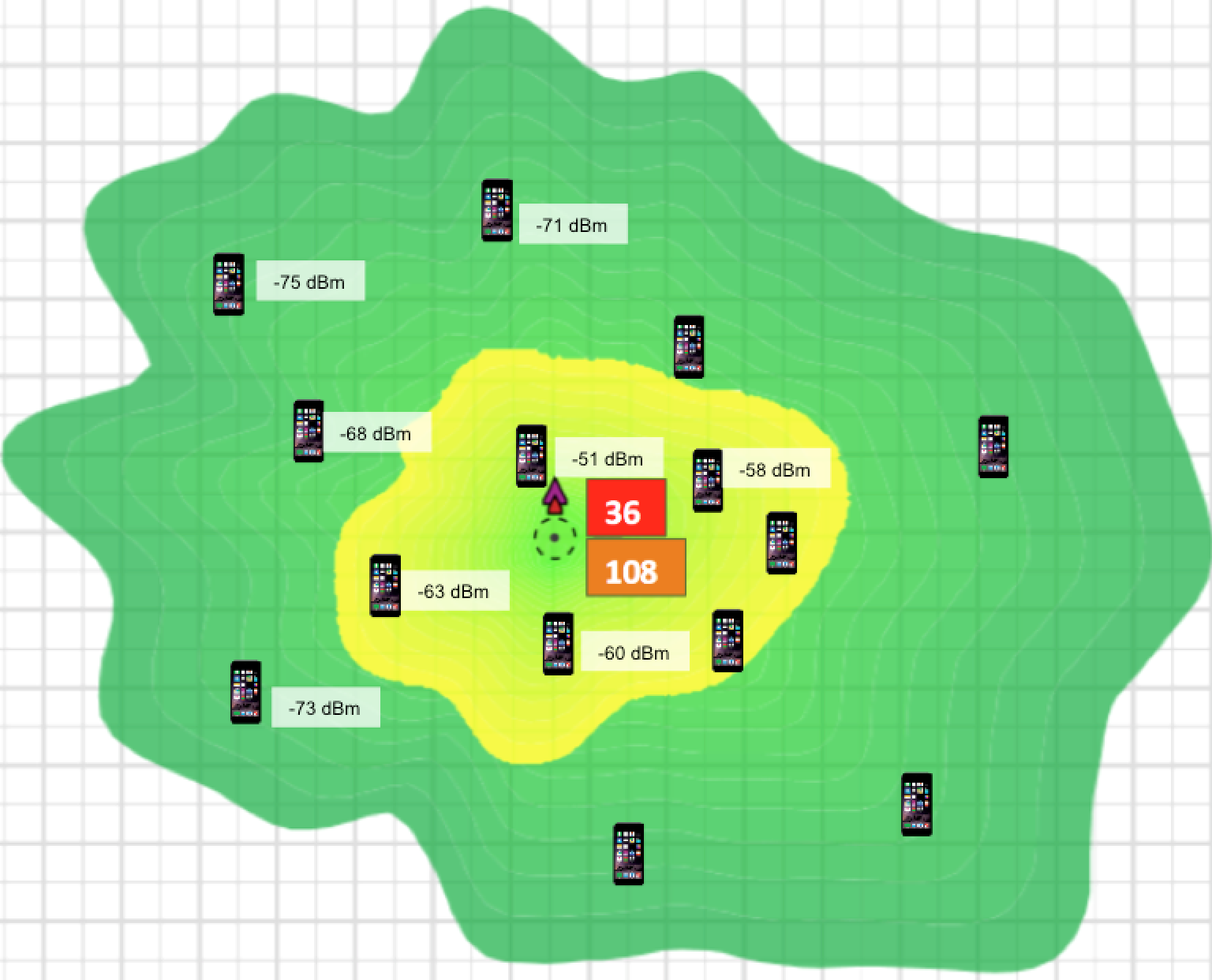

La micro cellule est une deuxième zone de couverture sur les 5 GHz, plus concentrée que la macro cellule dans le cas d’un AP avec antennes internes, pour compléter la couverture de la macro cellule ou permettre de connecter encore plus de clients Wi-Fi dans les environnements à haute densité.
Avec la conversion automatique de la radio XOR en 5 GHz faites par le WLC, les algorithmes RRM vont déterminer si certaines radios sur les 2.4 GHz, parmi des APs voisins, peuvent être réutilisées pour accueillir plus de clients sur les 5 GHz ou en améliorer les débits.
La fonction Optimized Roaming du WLC se charge en parallèle d’assurer une bonne transition pour les clients wifi à 5 GHz de la micro cellule vers la macro cellule et vice versa.

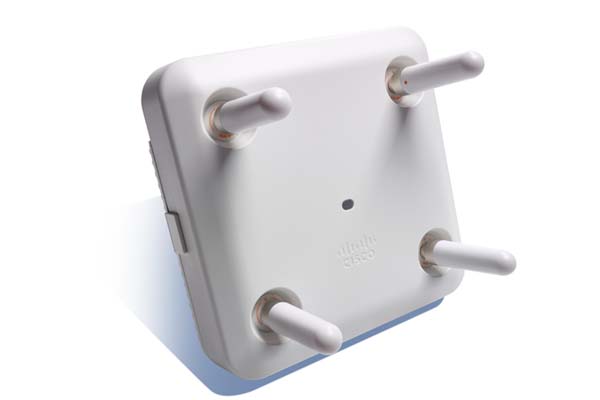

Pour les modèles d’APs 2800/3800 avec antennes externes, la radio des 5 GHz classique continue à utiliser 4 connecteurs RP-TNC comme pour des gammes précédentes.
La radio XOR convertie de 2.4 GHz à 5 GHz utilise un connecteur DART dédié, sur lequel on pourra installer des antennes avec connecteurs RP-TNC comme pour l’autre radio ou des antennes avec connectique DART dans le futur (cf. paragraphe suivant).
Cette ultérieure flexibilité pour les modèles avec antennes externes ouvrira des nouvelles options de déploiement, en installant deux types d’antennes externes pour couvrir différentes zones sur les mêmes fréquences des 5 GHz.
Une ultérieure option supportée par cette radio flexible est le mode Monitor, pour la supervision en parallèle des fréquences des 2.4 GHz et 5 GHz à 360° et la remontée des alertes sur les APs pirates, les attaques wifi, les interférences, etc.
Une nouvelle connectique intelligente pour les antennes externes
La radio “classique” des 5 GHz qui forme la macro cellule garde une connectique RP-TNC, comme pour les autres gammes d’APs 1600/2600/3600/2700/3700, avec 4 connecteurs.
L’introduction de la radio XOR, qui peut être convertie de 2.4 GHz à 5 GHz, voit également l’introduction d’un connecteur additionnel de type DART (Digital Analog Radio Transceiver), déjà utilisé pour l’antenne circulaire d’hyperlocation avec les gammes d’AP 3600/3700. Ce connecteur se trouve sur le côté de l’AP 2800/3800.
Sur cette interface aujourd’hui l’on peut déjà connecter des antennes externes “classiques” à 5 GHz, avec des connecteurs RP-TNC, à travers un adaptateur dédié. Dans le futur ce connecteur DART supportera des antennes avec ce même type d’interface.
Une antenne avec connecteurs RP-TNC est un élément passif : elle ne “parle” pas avec l’AP, pour communiquer des informations comme par exemple le modèle d’antenne, le gain, etc.
Cette nouvelle connectique permettra aux antennes qui la supporteront d’envoyer certaines informations à l’AP et par conséquent au WLC également. Tout ça facilitera l’inventaire des différentes antennes externes déployées, ainsi que la configuration automatique des gains par exemple.
Le support de la technologie mGig (NBASE-T) et les autres fonctions avancées
Les APs 2800/3800 intègrent deux interfaces filaires d’uplink.
L’AP 2800 supporte jusqu’à deux connexions Gigabit redondantes. L’AP 3800 supporte une interface mGig, pour le support des débits jusqu’à 5 Gbps, ainsi qu’une deuxième interface Gigabit comme pour l’AP 2800.
Parmi les autres innovations et fonctionnalités nous tenons également à souligner les suivantes :
- Cisco ClientLink 4.0 pour le support du beamforming vers tout type de clients wifi 802.11a/g/n/ac.
- Cisco CleanAir pour la détection des interférences même dans les largeurs de canaux à 160 MHz.
- Cisco HDX (High Density eXperience) pour le support des fonctions radio dédiées aux environnements à haute densité :
http://www.cisco.com/c/en/us/td/docs/wireless/controller/technotes/8-1/HDX-DG/b_hdx_dg_final.html - La présence d’un port USB 2.0 sur les APs 2800/3800 pour le support futur d’éventuelles connectiques du même type, ainsi que le support d’une interface modulaire sur l’AP 3800, comme déjà vu pour les APs 3600/3700.
- Le support du mode de déploiement Mobility Express :
http://gblogs.cisco.com/fr-reseaux/2015/11/04/cisco-mobility-express
Les APs 2800/3800 seront supportés dans un premier temps avec la version AireOS 8.2MR1 et plus de fonctions seront mises à disposition avec la version 8.3.
Cisco Aironet 2800 Series Access Points Data Sheet
Cisco Aironet 3800 Series Access Points Data Sheet
Les APs 2700/3700 restent au catalogue et représentent toujours un choix très valide pour les clients qui ne requièrent pas le support du 802.11ac Wave 2 ou la flexibilité des radios.
N’hésitez pas à poster vos commentaires/questions ci-dessous et à revenir vers vos équipes de compte Cisco dédiées pour encore plus de précisions.
A bientôt pour les prochains articles !
Federico
