Largeur de Canal et DFS : comment éviter le Gaspillage ?


2 February 2016


Nous avons vu dans un article précèdent comment DBS (Dynamic Bandwidth Selection) pouvait vous aider dans le choix de la largeur de canal, et de ce fait, mieux exploiter le Spectre Wifi disponible sur la Bande des 5Ghz.

Comme vous le savez, la plupart des canaux sur le 5Ghz sont soumis à la fonction DFS. DFS détecte les signaux radar et change le canal de la borne si celle ci devient une interférence pour des utilisateurs prioritaires (Station Météo, Radar militaire…). DFS est obligatoire sur les fréquences U-NII2 et U-NII2 Extended.

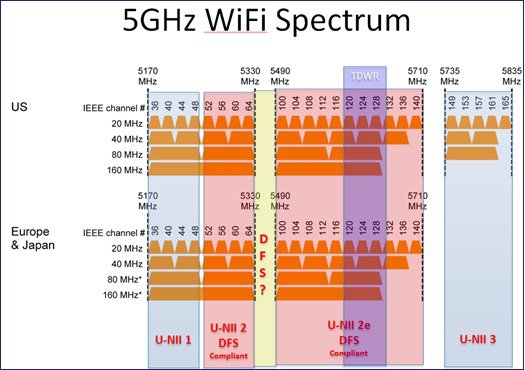

Voici une cartographie des fréquences utilisables en 5GHz aux US, en Europe et au Japon :

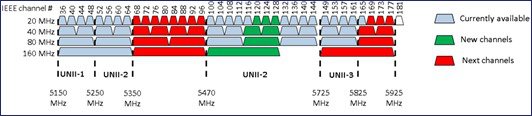

Cette cartographie met en perspective un point critique dans le choix de la largeur de canal : la majorité des canaux disponibles d’une largeur de 40MHz, 80MHz et 160MHz se trouve sur des canaux où DFS est obligatoire. Si un événement DFS apparaît alors que vous utilisez un canal de 80MHz, vous perdez une grande partie de vos ressources en 5Ghz puisque le canal va être blacklisté pendant 30 minutes.

Comment éviter ce gaspillage ?

Là encore, RRM est votre allié. En effet, en utilisant la fonctionnalité DBS (Dynamic Bandwith Selection) et CleanAir pour une détection fine des événements DFS, vous pouvez continuer à exploiter au maximum les ressources disponibles sur le 5Ghz, même après la détection d’un radar. Cette fonctionnalité s’appelle Flex-DFS.

Imaginons que vous avez activé DBS, et que RRM décide que votre borne soit configurée pour une largeur de 80MHz.  Voici ce qu’il se passera lors de la détection d’un Radar :

  • CleanAir va détecter la fréquence du radar avec une précision d’1MHz
  • Cette fréquence va permettre d’isoler un canal de 20MHz uniquement et le marquer comme inutilisable
  • Flex-DFS va utiliser le reste du spectre disponible, c’est à dire un canal de 40MHz ou 3 canaux à 20MHz

En termes de configuration, rien de plus simple, il suffit de s’assurer que CleanAir et DBS sont activés. RRM fera le reste pour vous.

Pour conclure, RRM a encore été amélioré pour prendre en compte les nouveaux challenges du 802.11ac Wave1 et Wave2. Grâce à l’ajout des fonctionnalités DBS (Dynamic Bandwidth Selection) et Flex-DFS, les ressources RF sont en permanence utilisées de manière optimale et permettent d’offrir la meilleure expérience utilisateur sans être un Guru du RF.

Pour finir, quelques liens intéressants :

Release Note de la version 8.1 :

http://www.cisco.com/c/en/us/td/docs/wireless/controller/release/notes/crn81.html#pgfId-1142624

High Density Experience Features :

http://www.cisco.com/c/en/us/td/docs/wireless/controller/technotes/8-1/HDX-DG/b_hdx_dg_final/high_density_experience_features_in_release_8_1.html#concept_D26E2357EBF044028198175831B3C700
