Flexible Radio Assignment pour mieux exploiter les radios des AP2800/3800
Comme l’avait expliqué Federico dans un précédent article, les nouveaux points d’accès Wifi Cisco AP2800 et AP3800 introduisent la notion de Radio Bi-Bandes, ou radio XOR.Afin de bénéficier de ce nouveau service, le contrôleur Wifi a été enrichi d’une nouvelle fonctionnalité permettant d’affecter différents rôles à cette radio XOR : « Serving Client 2,4Ghz », « Serving Client 5Ghz » ou « Monitor ».
Cette fonction apporte une nouvelle dimension dans la flexibilité et l’optimisation des bandes 2,4Ghz et 5Ghz, qui répond notamment aux exigences d’ultra mobilité induites par l’arrivée des nouveaux équipements mobiles 802.11ac.
Mais comment choisir le bon rôle pour cette radio ? Comme d’habitude, demandons à RRM !
Flexible Radio Assignment, ou FRA , se base sur RRM (Radio Resource Management) pour faire 3 choses :
- Mesurer le niveau d’Overlapping de chaque radio 2,4Ghz (Radio XOR des AP2800/3800).
- Affecter le rôle de ces radios (2,4Ghz, 5Ghz ou Monitor)
- Pour les modèles d’AP avec antennes intégrées, gérer le Roaming entre les deux cellules 5Ghz d’une même AP.
1/ Mesurer le niveau d’overlapping de chaque Radio

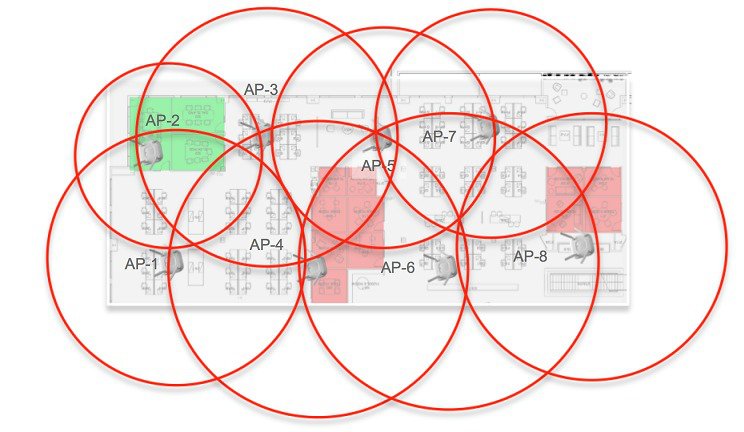

Pour cela, RRM introduit une nouvelle variable, le COF (Coverage Overlap Factor). Cette variable représente en pourcentage le taux de recouvrement d’une cellule 2,4Ghz par rapport à la couverture fournie par les autres APs. Un COF de 100% veut dire que la cellule 2,4Ghz fournie par une radio en particulier peut être couverte à 100% par les APs avoisinantes.
Pour ce faire, RRM utilise les messages NDP (message de voisinage) pour déterminer toutes les radios émettant en 2,4Ghz aux alentours, leurs positions et ainsi déterminer un plan de couverture 2,4Ghz précis de la zone étudiée.
Une fois cette “cartographie” établie, FRA pourra calculer le pourcentage de la cellule étudiée qui pourrait être couverte par son voisinage à -67dBm ou plus (ce fameux COF).
Note : Ce niveau de signal étant assez agressif, FRA va également se baser sur l’AP Group pour construire le voisinage d’une AP. Si par exemple, vous avez un bâtiment dont les étages laissent fortement passer le signal, vous pouvez créer un AP Group par étage pour éviter que le calcul de voisinage ne prenne en compte les APs de l’étage supérieur et/ou inférieur.
Lorsque ce pourcentage dépasse un certain seuil (sensitivity), que l’on configure au niveau du Contrôleur, la radio sera considérée comme Redondante.
2/ Affecter le rôle des Radios XOR
Voici le résultat du calcul de COF sur le contrôleur :
Dans cet exemple, la borne « AP_3800_i.D9A0 » dépasse le seuil configuré (pour l’exemple 90%). On constate alors dans la colonne (« Suggested Mode ») que le contrôleur préconise de changer le rôle de cette radio en 5Ghz. Cette suggestion permet d’optimiser la couverture, en améliorant le Channel Utilisation du 2,4Ghz (diminution du co-channel interference…), et en apportant capacité et performance pour les clients en 5Ghz.
Vous avez deux choix pour l’affectation du rôle de la radio :
- Automatique: Vous laissez RRM changer automatiquement le rôle de la radio considérée comme Redondante
- Manuel : Dans ce cas, vous pouvez configurer manuellement le rôle de la radio, notamment en fonction du COF et du suggested mode.
Ce choix se trouve au niveau de la configuration de la radio XOR de chaque AP.
Note : Que vous soyez en Auto ou Manuel, vous aurez accès au résultat du Calcul de COF. Pour ne plus faire de calcul de COF, il faut désactiver FRA au niveau du contrôleur.
3/ Assurer le roaming entre les 2 cellules 5Ghz d’une même AP

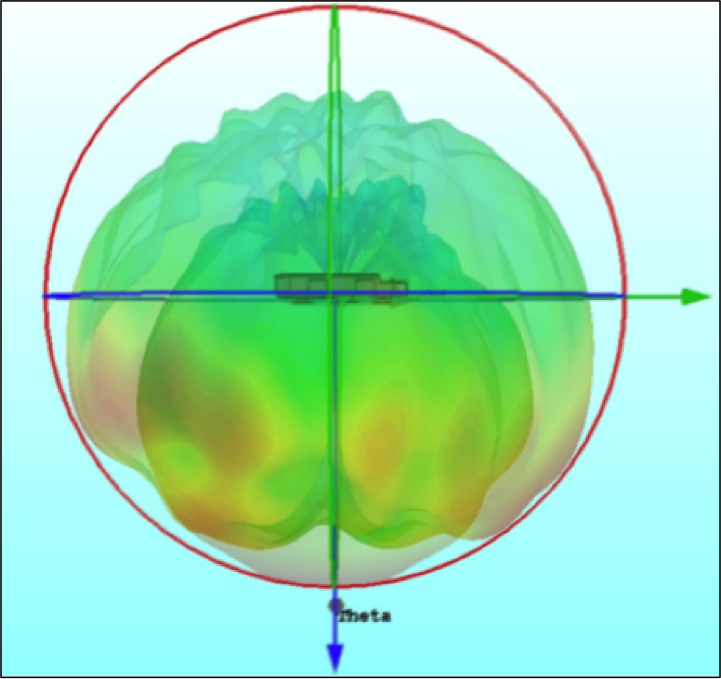

Pour les APs 2800/3800 avec antennes intégrées, si vous ou RRM avez configuré la radio XOR en « Serving Client 5Ghz », votre AP va diffuser une Macro Cellule et une Micro Cellule en 5Ghz. (cf article sur la 2800/3800).
Pour optimiser la couverture en continu, FRA va surveiller en permanence l’état de connexion des clients sur ces deux cellules, et pourra décider de basculer un client vers la Macro Cellule si sa puissance est en dessous d’un certain seuil, ou basculer un client de la Macro vers la Micro, si sa puissance est considérée comme suffisante.
Par cette répartition entre Macro et Micro Cellule, FRA va optimiser le Channel Utilization des deux radios 5Ghz, et ainsi fournir une performance optimisée pour chaque client tout en améliorant la capacité de chaque radio, sans dégrader la couverture.
Nous utilisons pour l’instant 3 Méthodes pour basculer un client d’une cellule à une autre :
- 11v BSS Transition (activé par défaut)
- 11k (activé par défaut)
- Probe Suppression (Désactivé par défaut).
En conclusion, les AP2800/3800s et l’ajout de FRA dans RRM apportent un nouveau niveau de flexibilité dans votre stratégie de couverture Wifi, notamment pour la transition des équipements vers le 5Ghz et les exigences de forte densité de plus en plus importantes.
FRA est disponible depuis la version 8.2MR1 des contrôleurs.
Vous trouverez tous les détails de FRA dans ce white paper.
