Cisco CleanAir : Visibilité et Optimisation de la qualité de l’air pour le WiFi
CleanAir est une solution Hardware et Software intégrée dans les chipsets Radio 2,4GHz, 5Ghz et Dual-Band (par exemple la radio Flexible apportée par les 2800/3800) et a été intégrée pour la première fois dans la borne Aironet 3500 (802.11n) après l’acquisition de la société Cognio en 2007, spécialiste de l’analyse spectral.
Cette technologie met en œuvre plusieurs services clés qui vont de l’analyse spectrale jusqu’à l’optimisation de l’environnement Radio pour offrir une meilleure prédictivité et une qualité Wifi optimum aux utilisateurs.
CleanAir permet notamment :
- d’avoir une vue en temps réel du spectre RF sur les bandes de fréquences utilisées par le Wifi
- de Détecter, Classifier et Géolocaliser les interférences radio
- de Limiter l’impact des interférences détectées via les services RRM (Radio Resource Management) des contrôleurs WiFi
Mais avec le développement de nouvelles technologies de géolocalisation, en particulier le déploiement de services BLE (Bluetooth Low Energy), CleanAir va jouer un rôle clé dans la supervision et la sécurisation de ces nouveaux services.
Les évolutions de Cisco CleanAir :
De par cette implémentation Hardware, CleanAir a suivi les évolutions en supportant le 802.11n, 11ac Wave 1 et 11ac Wave 2 quelque soit la largeur de canal (20/40/80/160MHz) sans aucun impact de performance pour les clients et la borne. Coté Software, toutes les informations inhérentes à CleanAir sont bien évidemment intégrées dans l’interface de management du contrôleur, mais aussi dans Prime Infrastructure et dans la MSE (Mobility Service Engine) avec les services associés CMX (Cisco Mobile Experience) et aWIPS (Adaptative Wireless IPS).
Si vous souhaitez voir en temps réel ce que CleanAir voir sur chaque Chipset Wifi de vos bornes Aironet, vous pouvez télécharger gratuitement l’outil Spectrum Expert ici.

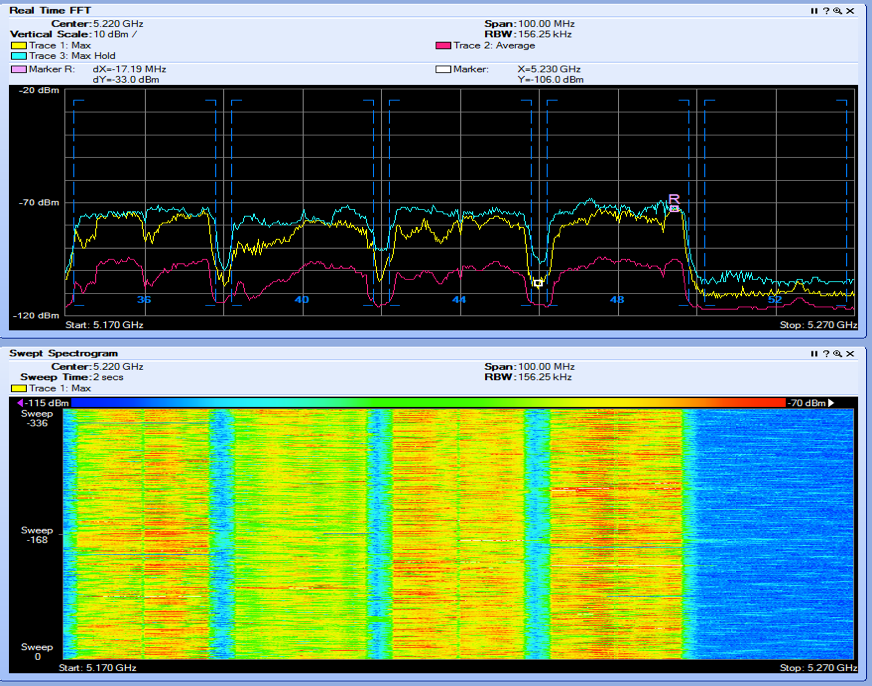

Voici une capture d’écran de l’outil :
Je vais donc vous présenter les bénéfices de CleanAir sous trois aspects: La sécurisation, l’Optimisation et la création de service.
1/ Monitorer et Protéger votre réseau Wifi:
L’objectif principal de CleanAir est de protéger votre couverture de toutes les sources pouvant dégrader votre service Wifi. Une fois activé, vous pourrez voir l’ensemble des interférences détectées par votre infrastructure à partir du Contrôleur :
Ou à partir de Prime :
Que ce soit à partir du Contrôleur ou de Prime, vous verrez la notion de AirQuality, qui est une valeur calculée par l’infrastructure pour évaluer la qualité de votre Média Wifi, et la notion de Sévérité, calculée sur la base du RSSI et du Duty Cycle de chaque interférence détectée.
L’Air Quality va vous permettre d’évaluer votre Média Wifi, et peut vous faire gagner beaucoup de temps lors d’un troubleshooting. Par exemple, si un client Wifi n’arrive pas à se connecter à votre SSID car il est pollué par une interférence, la fonction Client Troubleshooting de Prime Infrastructure vous mettra en avant un problème RF, ce qui vous évitera de chercher dans les logs de votre Radius ou du client Wifi.

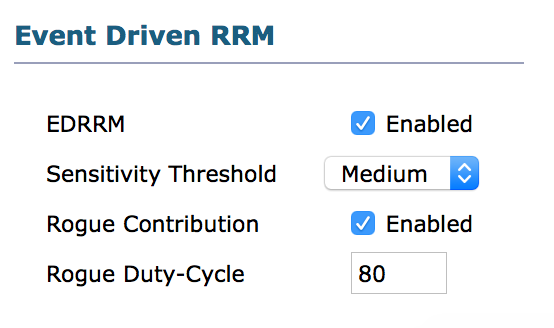

La note de sévérité permet de configurer une fonction de résolution automatique des interférences qui s’appelle Event-Driven RRM (ED-RRM). L’idée est d’autoriser la borne à changer de canal si une interférence dépasse une certaine note et d’informer RRM pour optimiser la couverture par la suite en prenant en compte l’existence de cette interférence (pour éviter de configurer de nouveau la borne sur le canal qui est impactée).
Vous remarquerez que nous avons intégré la détection des rogues pour en avoir une classification encore plus fine.

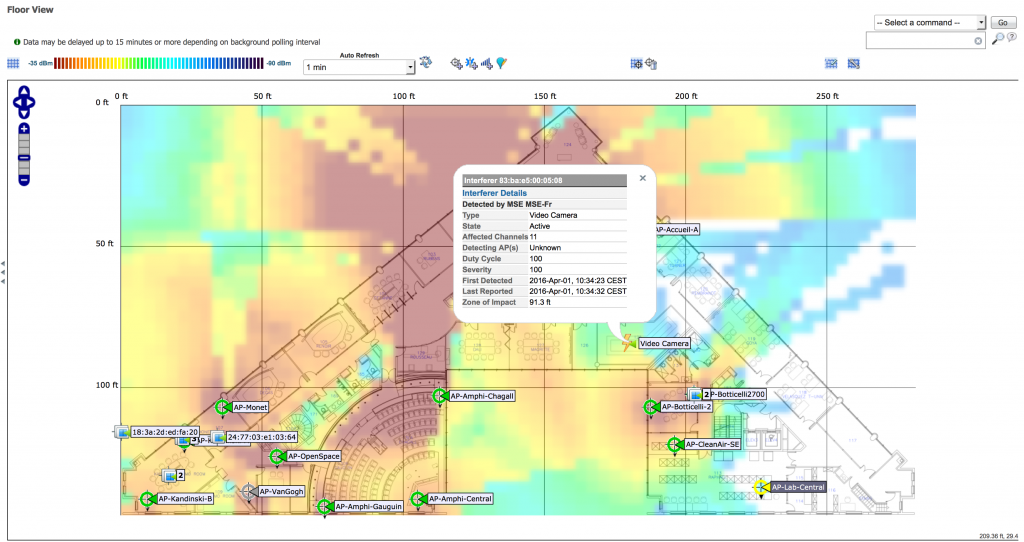

Si l’interférence impacte tous les canaux disponibles, la seule solution dans ce cas est d’aller physiquement éteindre l’interférence. Si vous liez Prime Infrastructure et le service de géolocalisation MSE, vous verrez directement le positionnement de l’interférence dans l’outil de management :
2/ Optimiser votre réseau
Comme je l’expliquais en introduction, CleanAir à suivi les évolutions technologiques 802.11, et en particulier la possibilité de changer la largeur de canal. Nous avons intégré CleanAir dans le fonctionnement de DFS, toujours dans l’optique d’avoir une vision très précise des événements non WiFi et de leurs impacts.
Un des bénéfices de cette intégration est la fonctionnalité Flex-DFS, qui permet de caractériser un événement DFS, et de décider de diminuer la largeur de canal à la volée pour ne pas gaspiller de ressource sur la bande des 5GHz.
Flex-DFS est expliqué dans cet article.
3/ Superviser et sécuriser les nouveaux services de Géolocalisation BLE
Aujourd’hui, nous voyons de plus en plus de réflexions autours du BLE (Bluetooth Low Energy), pour des services de géolocalisation ou de détection de proximité.
L’idée du BLE est assez simple : Envoyer des messages simples et légers sous forme de Beacon vers des smartphones ou autres équipements compatibles.
Ce beacon contient :
- Un Proximity UUDI (identifiant du beacon)
- Major et Minor ID pour plus de granularité dans le service de géolocalisation.
Les smartphones recevant ces beacons (via une application installée préalablement) envoient l’information vers un serveur qui va alors en déduire une position. Ainsi, la véracité du beacon est critique pour assurer un bon service de géolocalisation.
Or, ces beacons envoyés ne sont pas signés, n’importe quel équipement (typiquement un Smartphone) peut envoyer à son tour des beacons et fausser le service global. Il est donc important de pouvoir les surveiller, détecter potentiellement les Rogues BLE ou les beacons qui auraient disparus (vol, dégradation, problème de pile…).

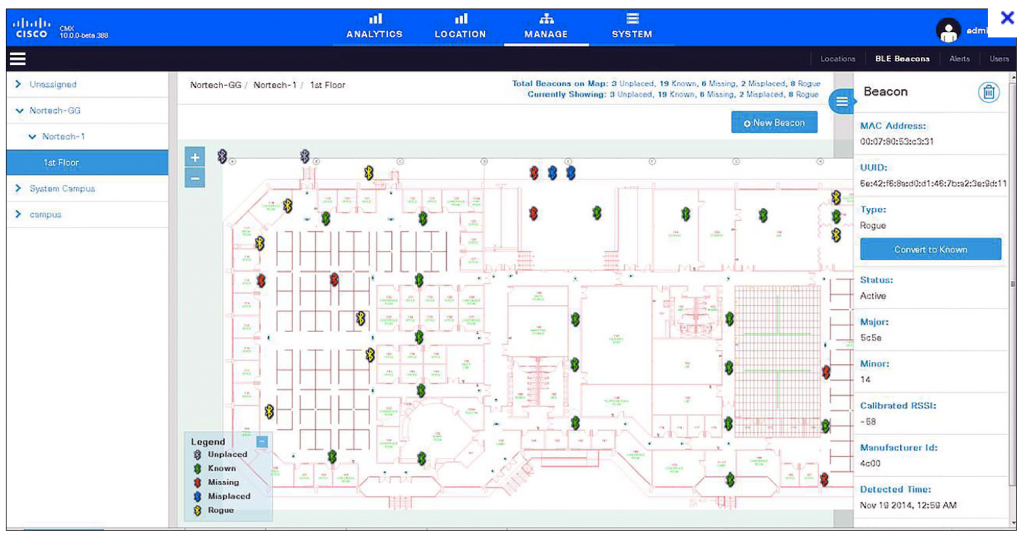

CleanAir va donc prendre un rôle central dans le déploiement d’un service BLE, car d’une part, il va être capable de détecter et géolocaliser ces équipements BLEs, mais il est également capable de lire les informations envoyées dans un beacon (Proximity UUID, Minor et Major) directement depuis l’interface de CMX:

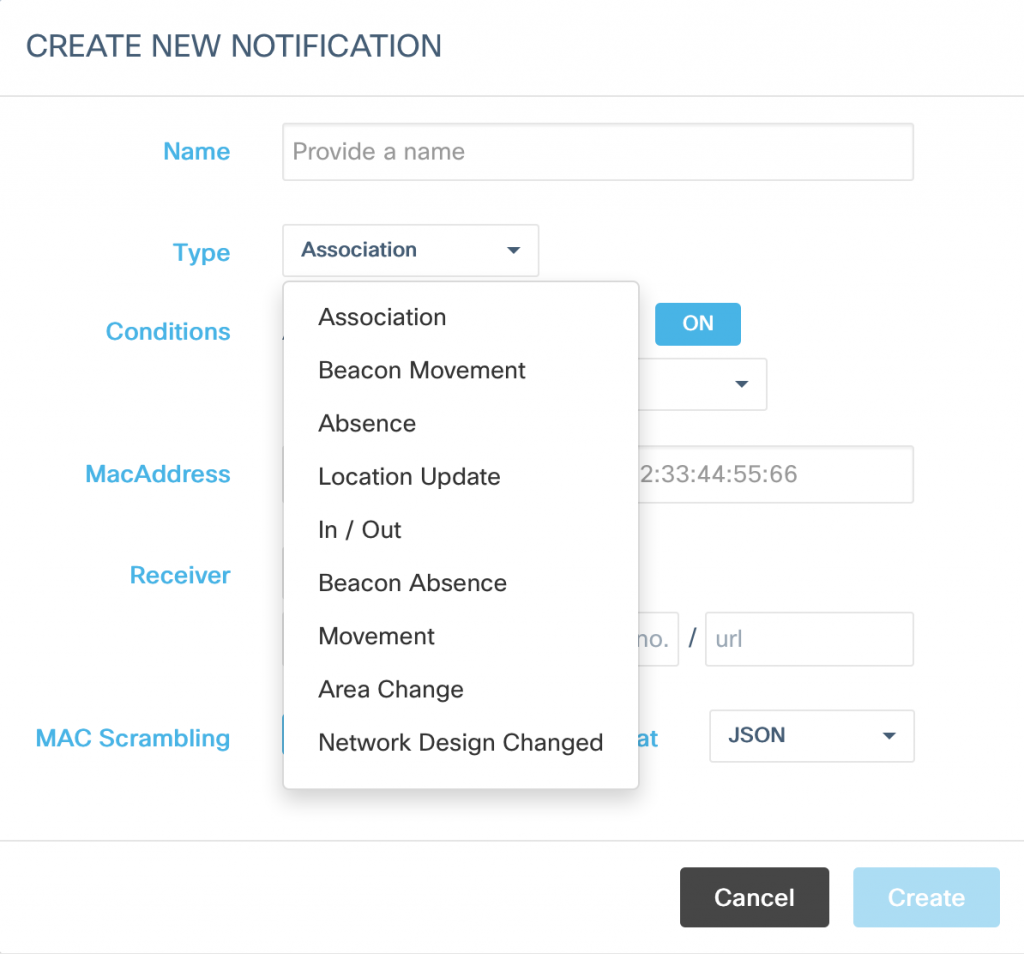

Le premier bénéfice est donc de pouvoir superviser son parc d’équipements BLE, pour s’assurer de son bon fonctionnement. Par exemple, si un beacon disparaît, pour différentes raisons, il est possible de générer des notifications :

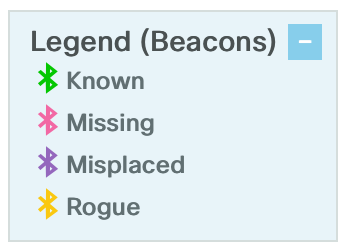

Mais également de pouvoir surveiller l’apparition de Rogues BLE qui pourraient fausser complètement les résultats du serveur d’application basé sur BLE :
Les captures d’écran proviennent de l’interface de CMX 10.2, mais comme toutes les informations de CMX, ces données sont accessibles directement via les APIs pour les intégrer sur des solutions tierces.
En conclusion, CleanAir est une solution fondamentale pour votre réseau Wifi, que ce soit pour fournir un service Wifi Always On, mais également pour assurer le bon fonctionnement des nouveaux services sans fils dans votre stratégie de Digitalisation.
