Canaux à 20, 40 ou 80MHz ? Demandez à RRM !
Une des techniques utilisées depuis le 802.11n pour augmenter le débit est d’augmenter la largeur de Canal. Le principe est assez simple, une autoroute à quatre voies permet de faire passer plus de véhicules par minute qu’une autoroute à deux voies.
En Wifi, on a repris le même principe en permettant d’utiliser des canaux à 20, 40 ou 80Mhz sur la bande des 5Ghz. Le Standard IEEE 802.11ac prévoit même une largeur à 160MHz !
Mais la question qui arrive très rapidement est : Quelle est la meilleure largeur de canal pour mon réseau Wifi ?
Et la réponse la plus appropriée (c’est à dire celle qu’un utilisateur ne veut pas entendre de la part d’un admin Wifi) est : ça dépend !
Effectivement, le choix de la largeur de canal dépend de nombreux facteurs, en voici quelques uns (liste non exhaustive ) :
- Les différents types de client sur le réseau (11a, 11n (5Ghz), 11ac)
- Le débit attendu sur le Wifi (sachant que le débit max dépend des capacités de client, le Noise Floor…)
- La densité de Points d’accès à déployer dans la zone de couverture
- Le nombre et la largeur de canal des APs existantes et des AP Rogues
- Le nombre et le type d’interférence ( CleanAir est votre meilleur allié)

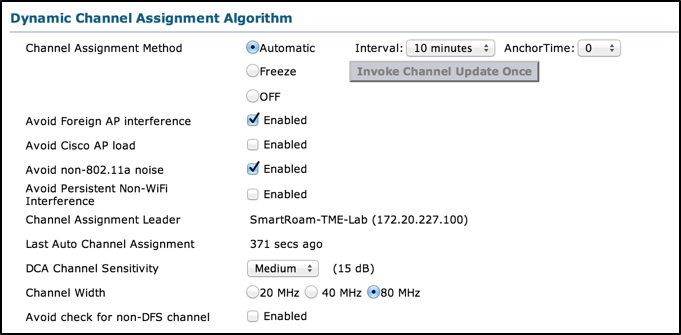

Avant la version 8.1, vous n’aviez pas d’autre choix que de sélectionner la largeur de Canal souhaitée dans RRM :

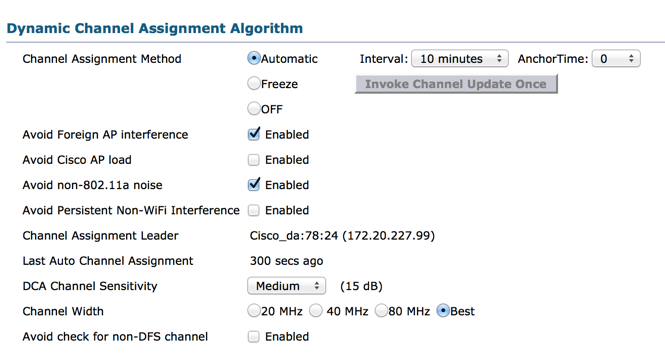

Mais depuis la version 8.1, une nouvelle fonctionnalité est arrivée : DBS pour Dynamic Bandwidth Selection. Et en plus, cette fonctionnalité est très simple à configurer, plutôt que de choisir 20, 40 ou 80MHz pour le Channel Width, nous avons ajouté l’option : « Best » :
L’idée est assez simple, étant donné que RRM (Radio Resource Manager) se charge entre autres de déterminer le Canal idéal pour chaque AP (Fonction DCA pour Dynamic Channel Assignment), autant lui demander la largeur de canal !

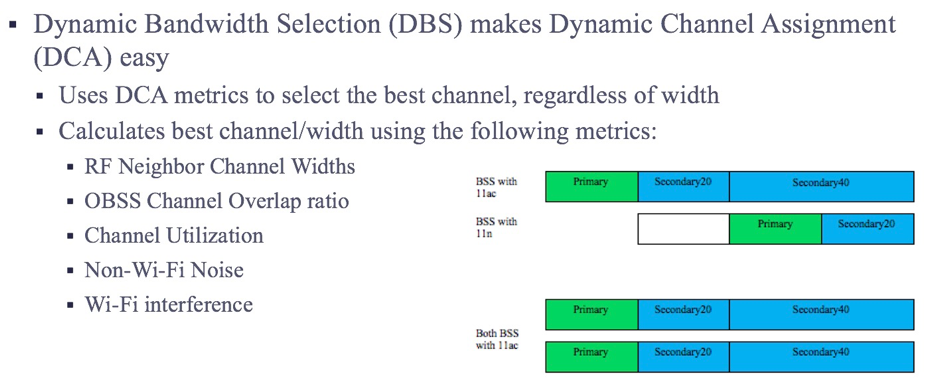

Pour se faire, DCA va calculer le meilleur canal et la meilleure largeur en analysant plusieurs métriques :
Si vous souhaitez tester DBS avant de le mettre en production sur toute votre infrastructure, DBS également disponible dans les RF Profiles :
Les choses les plus simples sont souvent les plus compliquées à développer, vous pouvez voir comment DCA fait ces calculs grâce à cette commande :
(Cisco Controller) >debug airewave-director channel enable
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.574: aa:bb:cc:dd:ee : Computing channel assignment for AP AA:BB:CC:DD:EE:FF
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.574: aa:bb:cc:dd:ee RRM Chan Assignment Mode: 1 Lrad Capability: 1 DCA Channel Width: 3
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.574: aa:bb:cc:dd:ee : Not using chan = 48 on AP aa:bb:cc:dd:ee because of secondary20
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.574: aa:bb:cc:dd:ee : Not using chan = 60 on AP aa:bb:cc:dd:ee because of secondary20
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.574: aa:bb:cc:dd:ee : Not using chan = 112 on AP aa:bb:cc:dd:ee because of secondary20
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.574: aa:bb:cc:dd:ee : Not using chan = 132 on AP aa:bb:cc:dd:ee because of secondary20
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.574: aa:bb:cc:dd:ee DBS #client(0) less threshold(6)
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.575: aa:bb:cc:dd:ee DBS bs 0 #ac/n/a/vo/vi 0/0/0/0/0 p 80/40/20/vo/vi 0.00/0.00/6.00/0.00/0.00 0/0/1536/0/0
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.575: aa:bb:cc:dd:ee Mix Mode Recommended Channel Set: 64 60 0 0 with Best Metric:-83.04
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.575: aa:bb:cc:dd:ee Alternative Mix Mode channel set: 0 0 0 0 with Best Metric: -83.04
*RRM-MGR-5_0-GRP: Jan 25 15:54:01.575: aa:bb:cc:dd:ee : CPCI aa:bb:cc:dd:ee candidate chan (64,60,0,0) old(64,60,0,0) (band 802.11a) best metric = -83.04 current metric = -83.04
[…]
*RRM-CLNT-5_0: Jan 25 15:54:03.521: aa:bb:cc:dd:ee Airewave Director: Channel set request on aa:bb:cc:dd:ee to (64, 60, 0, 0) Before Metrics: -64, After Metrics: -83
*RRM-CLNT-5_0: Jan 25 15:54:03.521: aa:bb:cc:dd:ee Airewave Director: Final Channel Assignment (64,60,0,0) configured on AP aa:bb:cc:dd:ee
*RRM-CLNT-5_0: Jan 25 15:54:03.521: aa:bb:cc:dd:ee Airewave Director: set channel on cell aa:bb:cc:dd:ee to 64 from 36 to reduce co-channel interference from (-86,-115,-64) to (-86,-86,-83) reason 1

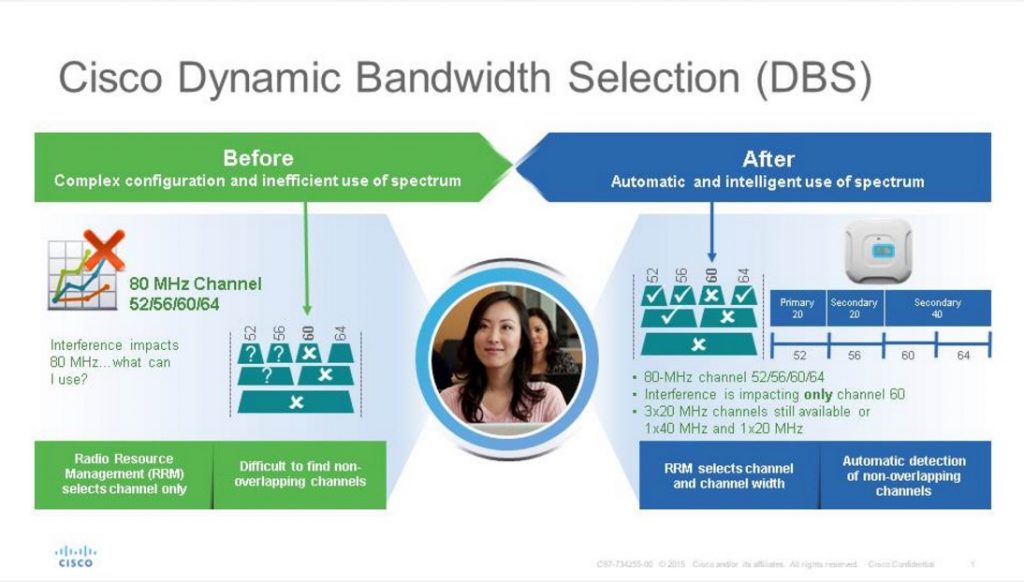

Pour conclure, DBS vous permet d’optimiser la performance de votre réseau Wifi de manière dynamique, et utiliser des canaux de 80MHz là où cela est possible :
Nous verrons dans un prochain article comment DBS peut également améliorer la disponibilité de votre couverture.
Stay Tuned !!
