Indispensable sous le sapin – La nouvelle famille Catalyst 6800


17 December 2013


Et si c’était ça le cadeau rêvé qui ravira petits et grands?

Catalyst6800-Noel

Avec la famille catalyst 6800 il y en a vraiment pour tous les goûts:

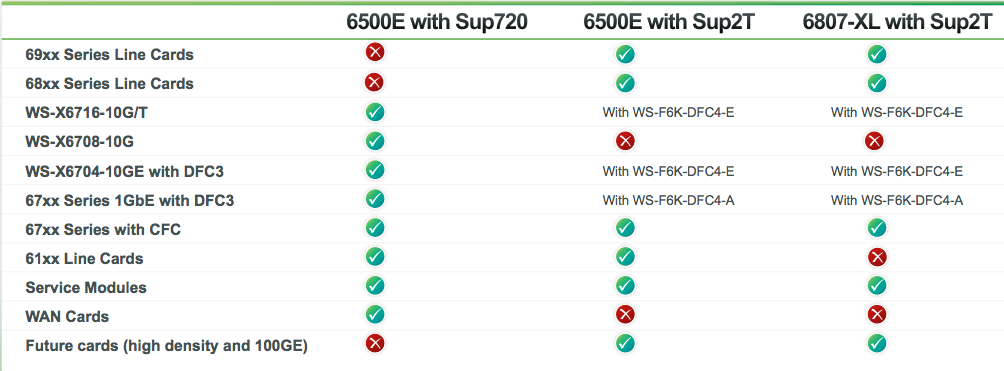

Le châssis 6807-XL (7 slots sur 10RU) fera le bonheur des enfants qui veulent les dernières nouveautés/performances tout en réutilisant leurs accessoires préférés de la famille catalyst 6500 déjà depuis longtemps dans leur coffre à jouet. Ils pourront continuer à s’amuser avec la carte de supervision sup2T, les line cards et modules de services associés dans le nouveau 6807-XL, tout en étant prêts lorsque de nouveaux accessoires sortiront (davantage de ports, interfaces 100GE, plus grande performance par carte…) Pour mieux vous guider dans votre choix et vous assurer que vos charmants bambins pourront réutiliser leurs jouets existants voici un petit tableau qui résume la situation:

Modules 6807-XL

Le 6807-XL fera rêver vos enfants avec sa capacité de 880Gbit/s par slot (capacité du châssis – les line cards actuelles ont une capacité de 80Gbit/s vers le fond de panier) ce qui leur permettra de jouer avec de nombreuses années en ajoutant des futures cartes de supervision ou d’interface quand ils auront besoin d’atteindre de telles performances. En attendant ils retrouveront toutes les fonctionnalités disponibles sur la sup2T (sécurité, visibilité applicative, MPLS, fast convergence, IPv6, multicast… bref tout pour le coeur de la salle de jeux!)

6807-XL

D’une couleur chatoyante comme toute la série catalyst 6800, vous serez vraiment dans l’esprit de Noël!

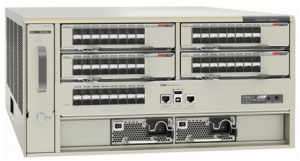

Le châssis 6880-X semi-fixe (donc semi-modulaire!) supporte jusqu’à 80 ports 10GE et est le choix parfait quand la voiture des vacances ou la chambre de votre enfant est déjà pleine à craquer. Le 6880-X permettra à vos tous petits de s’amuser dès le premier jour car le châssis intègre 16 ports GE/10GE (SFP+). Vous pourrez compléter la collection en rajoutant des modules d’un demi-slot de 16 ports GE/10GE chacun. Jusqu’à 4 modules peuvent ainsi être rajoutés offrant jusqu’à 80 ports 10GE au total. Pour que votre enfant puisse y connecter ses jouets plus anciens les interfaces GE/10GE supportent également les débits 10 et 100Mbit/s quand des SFP de type GLC-T sont insérés.

6880-X

Le 6880-X supporte toutes les fonctionnalités de la gamme 6k/sup2T et existe en 2 modèles afin de mieux s’adapter à l’usage qu’en fera votre enfant. Un modèle C6880-X-LE qui sera le choix par défaut, et le modèle C6880-X qui sera parfait quand votre petit a des besoins spécifiques: 2M de routes IPv4 dans la FIB, 1M de routes IPv6, plus d’ACL, d’entrées Netflow… Bref l’idéal pour des besoins ciblés coeur/Internet.

Et enfin le dernier cadeau tendance de cet hiver 2013-2014 est sans aucun doute le catalyst 6800ia, véritable line card déportée du catalyst 6k, accessoire indispensable pour compléter la collection actuelle et permettre de faire évoluer le catalyst 6k vers l’accès. J’ai déjà parlé de ce beau jouet en le comparant à ce que l’on fait côté datacenter sur la gamme Nexus (solution FEX) ici. J’en ai personnellement pris quelques uns pour mes enfants et je m’attends a voir leurs yeux briller de joie quand ils les brancheront à leur châssis de coeur (catalyst 6500 et/ou 6800) et qu’ils pourront jouer avec sans avoir à les configurer! Fini donc l’habituel calvaire de Noël où il faut passer des heures à monter les jouets de vos enfants: avec le 6800ia vous aurez le temps de reprendre de la dinde!

6800ia

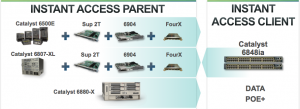

Attention tout de même notre IA nécessite quelques pré-requis sur les équipements de coeur. Il faut un 6500/6800 en sup2T et surtout brancher notre client IA sur la carte 6904 (4 ports 40GE / 16 ports 10GE via l’utilisation de modules FourX). Si vous avez opté pour un 6880-X alors pas de stress puisque tous les ports pourront accueillir notre client IA. Pour résumer la situation vous pourrez vous référer à cette notice de montage.

IA-kit

En 2 modèles (data ou POE+) vous ne passerez pas des heures dans les magasins à comprendre quel modèle choisir. Ici ce qui prime est la simplicité, tout en conservant le haut niveau de fonctionnalités et de fiabilité délivré par le coeur (catalyst 6500 ou 6800) Voici les montages recommandés qui vous assureront la joie des tous petits, notez que vous pouvez stacker ces beaux joujoux (jusqu’à 3 pour le moment) et ainsi augmenter le nombre de ports d’accès sans multiplier les uplinks:

déploiement recommandés pour 6800ia

D’autres designs sont supportés (un seul châssis cat6k en coeur, branchement des IA sur un seul châssis du VSS) mais n’assureront pas la meilleure disponibilité: faites les choses bien pour votre enfant et restez si possible dans des architectures fiables! En combinant VSS dans le coeur et Instant Access, tous les jouets de votre enfant pourront être pilotés avec une seule télécommande (piles R6 non fournies)

Les règles du jeu des catalyst 6800 sont identiques à celles du catalyst 6500! Ne perdez pas des heures le jour de Noël à tenter de comprendre comment utiliser ces nouveaux appareils. Vous pourrez les utiliser sitôt déballés pour le plus grand bonheur de nos charmants bambins.

Et pour couronner le tout: si vos enfants étaient des adeptes de la collection catalyst 6500 ne craignez pas la fin de cette série! Les catalyst 6800 complètent la gamme catalyst 6500 en offrant plus de performance et des formats différents mais ce n’est pas un remplacement. Bien évidemment lorsque cela est possible je vous recommanderais de choisir la nouvelle gamme mais ne jetez pas l’ancienne pour autant!

Pour mieux vous guider dans vos achats de Noël vous avez toujours les datasheets détaillées de toute la gamme:

Très bonnes fêtes de fin d’années à tous! 🙂

@JeromeDurand
