Cisco renouvelle sa gamme de solutions UCS pour SAP HANA
Depuis sa conception, la technologie SAP HANA est basée sur les processeurs Intel les plus puissants, les Xeon E7. L’arrivée de la deuxième génération de ces processeurs (les Xeon E7 V2 aussi connus sous le nom de code Ivy Bridge) dans la gamme Cisco UCS a commencé au début de cette année (voir ici et là) et a logiquement amené un renouvèlement complet de la gamme des appliances SAP HANA proposées par Cisco. Cette nouvelle gamme est maintenant entièrement disponible et certifiée par SAP.

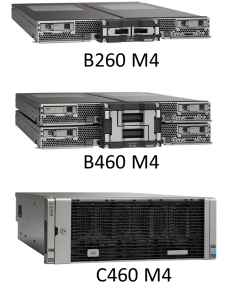

La nouvelle gamme repose donc sur ces nouveaux serveurs UCS M4 (génération IvyBridge) illustrés ci-contre, mais le renouvèlement de gamme est bien plus important que le simple remplacement des serveurs UCS M2 (de la génération des processeurs “Westmere”) par les serveurs UCS M4 . Cisco a repensé complètement le catalogue des solutions UCS HANA en intégrant toutes les attentes des clients ainsi que toutes les évolutions technologiques de HANA (scale-up, scale-out, support de VMWare, modèle d’implémentation TDI, etc …). Le résultat de cette réflexion est une gamme de solutions HANA flexibles et évolutives qui répondent parfaitement à tous les scénarios d’implémentation de HANA.
Plutôt qu’un inventaire à la Prévert de toutes les solutions HANA UCS (disponible ici), je préfère vous expliquer quelles sont les nouveautés et les caractéristiques différenciatrices de la nouvelle gamme HANA UCS:
- Disponibilité des appliances UCS HANA avec Suse Linux et RedHat Linux au choix:
Depuis la sortie de HANA SPS08 en juin dernier, HANA est supporté sur RedHat Enterprise Linux (RHEL), en plus de Suse Enterprise Linux (SLES). Les appliances scale-up et scale-out UCS HANA sont désormais disponibles avec ces 2 systèmes d’exploitation au choix.
. - Support des processeurs E7-4880V2 and E7-4890V2 au choix:
Avec la première génération d’appliances basées sur les processeurs Intel Xeon E7 (Westmere), seul le processeur le plus haut de gamme (E7-4890) était certifié pour HANA. Avec la génération IvyBridge, les 2 processeurs les plus puissants (E7-4880V2 et E7-4890V2) sont certifiés. Techniquement, ils diffèrent uniquement par la fréquence d’horloge (2.5 GHz contre 2.8 GHz, soit 12%). Cisco propose tous les systèmes HANA basés sur des UCS M4 avec les processeurs E7-4880V2 par défaut. Le processeur E7-4890V2 est disponible en option.
. - Augmentation de la puissance d’une même appliance HANA par ajout de mémoire et/ou de processeurs:
Dans la gamme UCS M2, il y avait deux modèles de serveurs rack différents pour les appliances scale-up: le C260-M2 certifié jusque 256GB et le C460-M2 certifié jusque 512GB (ou 1TB en SoH). Dans la gamme UCS M4, il n’y a plus qu’un seul serveur disponible, le C460-M4 qui est à la base un serveur quadriprocesseur, mais disponible également en bi-processeur. C’est pourquoi ce serveur est certifié HANA pour une capacité mémoire allant de 128GB (en bi-processeur), jusqu’à 1TB (en quadri-processeur), voir 2 TB pour SoH (SAP Business Suite over HANA). Il est donc possible d’acquérir ce serveur dans n’importe laquelle des capacités certifiées et d’augmenter ensuite sa puissance en fonction des besoins. Cette augmentation se fera simplement par extension mémoire, ajout de processeurs, et ajout de disques au delà de 1TB RAM.
Sachez également que SAP vient très récemment d’assouplir le ratio CPU/mémoire pour les processeurs IvyBridge, rendant ainsi possible la certification de ce même serveur C460-M4 avec 3TB de RAM pour SoH en production, et jusqu’à 6TB RAM en non-production :). Cette certification est en cours…
. - Appliances HANA scale-up de type rack ou blade,et administrable par l’UCS Manager:
Cisco propose deux modèles d’appliance HANA scale-up: le serveur rack C460-M4 déjà mentionné ci-dessus, mais aussi le serveur blade B260-M4 qui est certifié HANA avec 128GB ou 256GB RAM. Il s’agit bien d’une appliance HANA avec persistence interne au serveur (2 disques HDD et une carte FusionIO). Cette proposition s’adresse par exemple à des environnements UCS Blade dans lesquels on souhaite inclure une appliance HANA de petite capacité et qui soit totalement administrée par UCS Manager. A noter qu’on peut également intégrer une appliance UCS C460-M4 dans un domaine UCS et la superviser avec UCS Manager.
. - Appliance HANA scale-up C460-M4 disponible avec des disques SSD ou HDD au choix:
Pour un meilleur choix de performances, l’appliance HANA C460-M4 est disponible avec deux types de disques, des HDD ou des SSD. Cette option permet de choisir entre une appliance HANA plus économique (8 ou 12 disques HDD 900GB 10K), et la même avec des performances maximales (6 disques SSD) mais plus chère. Cette dernière est destinée à des environnements ou la performance maximale de HANA est recherchée .. à tout prix. IL sera cohérent dans ce cas de prendre également les processeurs E7-4890V2
. - “Appliances” HANA scale-up avec stockage externe:
Les 3 serveurs UCS M4 certifiés HANA peuvent être configurés et utilisés avec un stockage disque externe à la place des disques internes. Cette option est possible avec tous les systèmes de stockage certifiés HANA TDI. Ce design est souvent intéressant d’un point de vue économique selon la taille et le nombre de systèmes HANA nécessaires. Mais il signifie que les systèmes HANA ainsi configurés relèvent du modèle TDI car le système de stockage est partagé en plusieurs systèmes HANA, même si l’architecture est extrêmement proche d’une appliance Scale-Out. Ce point a des conséquences sur le support, et j’en reparle plus bas.
. - Nouveaux systèmes de stockage EMC VNX 5400 Unified et NetApp FAS 8040HA dans les appliances Scale-Out:
L’augmentation de puissance des nouveaux processeurs IvyBridge nécessite logiquement une augmentation similaire de la puissance des systèmes de stockage externe utilisés dans les appliances HANA Scale-out de Cisco. Chez EMC c’est le VN5400 Unified qui est certifié et qui peut supporter jusqu’à 10 noeuds HANA. Chez NetApp, c’est le FAS 8040HA qui supporte jusqu’à 6 noeuds HANA.
. - Architecture des appliances scale-out simplifiée (plus de Nexus 5500):

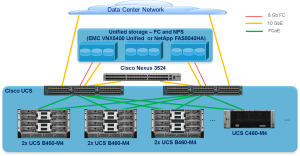

cliquer pour agrandir
Comme illustré ci-contre, les systèmes de stockage EMC ou NetApp des appliances Scale-out sont directement connectés au Fabric Interconnect UCS, Il n’y a plus de paire de Nexus 55xx et ce sont les Fabric Interconnect UCS (modèle à 48 ou 96 ports selon la taille de l’appliance) qui assurent toutes les connexions FC et Ethernet aussi bien entre les composants de l’appliance qu’entre l’appliance et les applications extérieures. Cette architecture simplifiée n’est pas totalement nouvelle puisqu’elle était déjà utilisée dans les appliances appellées “Cisco HANA Starter Scale-Out” sorties l’année dernière. Les dernières évolutions logicielles de l’UCS Manager ainsi que des tests approfondis permettent maintenant la généralisation de cette architecture simplifiée. Seul un petit commutateur Nexus 3524 est nécessaire entre les deux Fabric Interconnect. Cette simplification de l’architecture des appliances scale-out offre un avantage économique significatif et une simplification de la configuration.
. - Appliances scale-out avec tous types de serveurs UCS M4, rack ou blade:
Dans la précédente génération d’appliances Cisco Scale-Out, seuls les serveurs lames B440-M2 étaient certifiés. Dans la génération M4, Cisco a certifié de la même manière les serveurs 460-M4 au format rack (C460-M4) ou lame (B460-M4). Cela permet par exemple de ré-utiliser un serveur C460-M4 initialement acquis comme appliance scale-up dans une solution scale-out. Il est également possible de mettre en œuvre une appliance scale-out avec des serveurs B260-M4 qui sont dans ce cas certifiés avec 512GB de RAM.
. - Choix des options de boot des serveurs HANA dans les appliances scale-out:
Pour mieux s’adapter aux préférences de chaque client, Cisco supporte désormais les appliances scale-out avec deux options de boot pour les noeuds HANA: PXE boot ou SAN boot sur une LUN FC.
. - Support de HANA sur VMWare en configuration usine sur le C460-M4:
Depuis l’annonce du support de HANA sur VMWare en production , Cisco supportait cette configuration sur les appliances scale-up UCS M2 mais ne la fournissait pas en configuration d’usine. Ce sera prochainement possible sur le C460-M4 mais toujours dans la limite de ce que SAP supporte en production, à savoir une seule VM HANA par serveur physique, pour l’instant.
. - Support unique par Cisco des solutions HANA TDI, sous certaines conditions:
Par défaut, toute implémentation de HANA qui n’est pas une appliance certifiée (sur cette liste) est automatiquement une implémentation de type Tailored Data Center Integration (TDI), dans laquelle chaque fournisseur matériel et logiciel est responsable uniquement du bon fonctionnement de ses composants. La responsabilité du bon fonctionnement global de HANA incombe au client. Cette situation n’était pas satisfaisante et Cisco propose désormais un support unique pour les solutions HANA TDI, moyennant que les systèmes de stockage utilisés soient EMC, NetApp ou HDS. Cette prestation de support fait partie du Cisco Solution Support Service for Critical Infastructure.
La richesse des options disponibles dans cette nouvelle gamme permet de choisir et de concevoir la solution UCS pour HANA qui convient le mieux à chaque environnement, mais également de faire évoluer une solution HANA en préservant l’investissement déjà fait.
