Cisco France Blog / Data Center et Cloud / Cisco certifie la technologie MapR Converged Data Platform pour HANA TDI

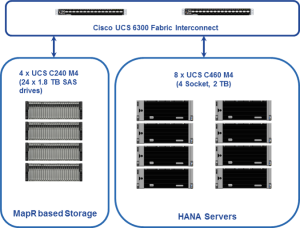

Au printemps 2016, Cisco avait annoncé la certification d’une nouvelle appliance SAP HANA Scale-out composée uniquement de serveurs UCS et du logiciel MapR Converged Data Platform pour le stockage (voir ce billet). Dans cette solution HANA entièrement Cisco, le stockage disque nécessaire pour HANA est réalisé par des serveurs racks Cisco UCS C240-M4 avec des disques locaux sur lesquels tourne le logiciel MapR Converged Data Platform. Ce logiciel est une distribution Hadoop largement améliorée et enrichie qui présente aux serveurs HANA un système de fichiers NFS classique.

Cette première certification de SAP HANA avec une solution de stockage de type Hadoop est désormais plus largement disponible depuis que Cisco a certifié les serveurs UCS C240-M4 avec le logiciel MapR Converged Data Platform comme stockage certifié pour HANA TDI (Tailored Data Center Integration). Il s’agit d’une réelle innovation dans le monde HANA car cette solution est le tout premier système de stockage non-conventionnel et de type Hadoop certifié pour SAP HANA !

La certification en mode TDI ouvre la porte à des scénarios d’utilisation beaucoup plus larges et plus nombreux, et justifie la dénomination commerciale ‘Cisco UCS Integrated Infrastructure for SAP HANA‘ désormais attribuée à cette solution (voir cette brochure). Examinons quelques scénarios d’utilisation possibles:

1/ plusieurs instances HANA partageant le même cluster MapR

Avec la certification HANA TDI, plusieurs instances HANA, quel que soit l’usage (analytique ou transactionnel), le type (scale-up ou scale-out), la taille, le type de serveur ( Serveur certifié Intel E7 ou supporté Intel E5) peuvent se partager le même cluster de stockage MapR. Dans ce cas, le ratio entre le nombre de serveurs HANA et le nombre de serveurs MapR a été porté à 4 pour 1, c’est à dire que la solution supporte jusqu’à 4 serveurs HANA pour un serveur MapR.

2/ SAP HANA et SAP HANA VORA sur le même cluster de stockage MapR

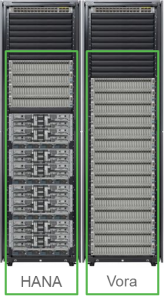

La solution SAP HANA VORA étend les capacités analytiques de Hadoop/Spark et permet une intégration bi-directionnelle entre les données de l’entreprise (stockée dans HANA) et les données non-structurée d’un cluster Hadoop. MapR Converged Data Platform étant aussi une distribution Hadoop supporté pour VORA, il est donc désormais possible de mettre en oeuvre HANA et  VORA de manière conjointe et unifiée dans un même domaine UCS.  Cette solution est composée de serveurs UCS dédiés HANA, et de serveurs UCS racks dédiés au cluster MapR, comme illustré ci-contre. Un seul et même cluster MapR Converged Data Platform porte à la fois les données de HANA et les données Hadoop/VORA.

Cette solution est décrite plus en détails dans cette brochure.

3/ SAP HANA avec Dynamic Tiering (DT) sur le même cluster de stockage MapR

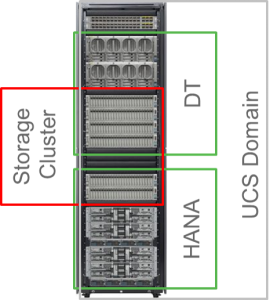

Le Dynamic Tiering de SAP HANA est une fonction qui permet d’étendre la capacité de stockage d’une instance HANA en plaçant une partie des données – celles moins fréquemment utilisées, aussi appelées les données tièdes –  dans une base SAP IQ attachée à l’instance HANA. Cette base IQ utilise un stockage disque et  le logiciel MapR Converged Data Platform possède un connecteur certifié pour SAP IQ. Donc il est ainsi possible d’utiliser un même cluster MapR pour HANA et pour le Dynamic Tiering, comme illustré ci-contre.

Ces quelques scénarios sont non exclusifs et peuvent être combinés selon les besoins d’un projet donné. Le point commun est toujours que la solution MapR Converged Data Platform qui tourne sur les serveurs UCS racks est le composant de stockage capable de porter simultanément des données aussi différentes que SAP HANA, un cluster Hadoop pour VORA, une base SAP IQ. Plus besoin d’un système de stockage spécifique pour ces applications. Ce genre de solution est aussi rendu possible par l’agilité opérationnelle native de l’architecture Cisco UCS  qui :

• garanti que les flux réseaux entre les serveurs d’un même type (HANA ou MapR) ou de type différents, seront toujours calibrés et garantis selon les besoins de chaque technologie. C’est pour cette raison que la solution requiert les contrôleurs UCS Fabric Interconnect 6300 qui offrent 40Gb par port.
• permet d’ajouter facilement des serveurs au cluster MapR pour faire face à une augmentation de la capacité de stockage
• permet d’ajouter ou de réaffecter facilement des serveurs HANA

Pour aller encore plus loin dans l’utilisation de MapR Converged Data Platform, il est également possible d’utiliser les fonctions natives de snapshot et de replication de MapR pour réaliser une solution de PRA HANA inter-sites.

Cette certification de MapR Converged Data Plaform sur Cisco UCS comme stockage pour HANA TDI fait l’objet d’un Cisco Validated Design disponible ici.
