Cloud OS : Intégration fluide entre Microsoft System Center et le serveur Cisco UCS
3 min read

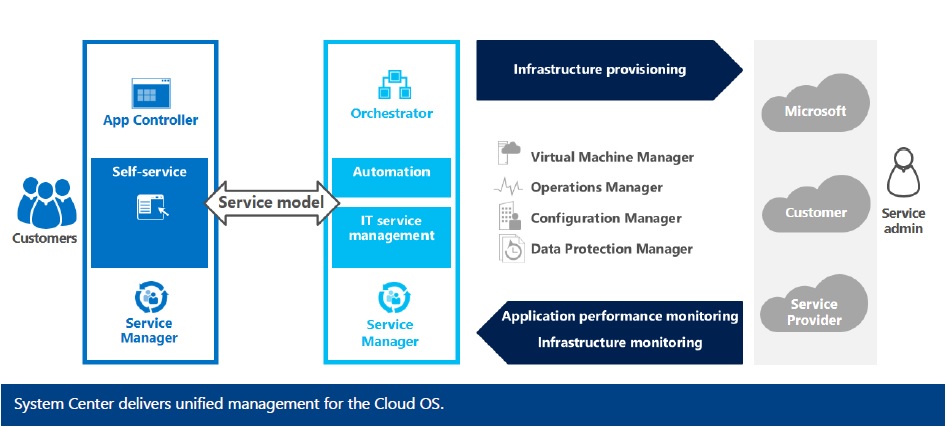

Lorsqu’un utilisateur ou un responsable d’application fait une demande de service IT dans le cadre d’un Cloud privé Microsoft, il le fait par l’intermédiaire de System Center Services Manager.
System Center Services Manager va ensuite s’appuyer sur la suite System Center pour traiter la demande et fournir le service demandé.
Pour apporter au cloud toute sa puissance et sa souplesse il convient d’assurer une parfaite fluidité sur l’ensemble de la chaine, logicielle et matérielle, concernée par la demande de services ((gestion de tickets, activation des workflows appropriés, provisionnement des ressources virtuelles et physiques)
Dans le cadre d’un cloud privé associant Microsoft System Center et serveurs Cisco UCS, la fluidité entre les couches logicielles et matérielles va être permise par l’utilisation d’API XML présenté par les serveurs UCS.
Le choix d‘API XML permet une intégration avec les logiciels Microsoft indépendamment du matériel et de ses évolutions.
Un point unique d’intégration entre System Center et UCS : le rôle de l’API XML du serveur UCS
On dispose d’un point unique d’intégration entre les logiciels System Center et le contrôleur du serveur UCS (le Fabric Interconnect).
Toutes les intégrations entre les serveurs UCS et les composants de System center vont ensuite s’appuyer sur Powershell . L’utilisation de l’API XML permet de préserver la fluidité de l’intégration lors de la modification du matériel.
Pour simplifier l’intégration Cisco utilise PowerTool. PowerTool est une sorte de boite à outils qui contient un ensemble de Commandes Powershell prédéfinies qui servent à construire les Kits d’intégration ou de gestion. Plus de 1600 command-lets (cmlets) PowerShell sont disponibles. Cela offre aux clients une interface facile d’emploi pour intégrer et automatiser la gestion d’un serveur UCS avec les logiciels Microsoft et d’autres produits (VMWare, NetAPP, EMC, etc.) tirant parti de la richesse de scripting de PowerShell.
System Center Operation Manager SCOM peut découvrir tous les composants UCS grâce à l’API XML : tous les objets gérés par le serveur UCS sont accessibles via l’API XML et peuvent être découverts par SCOM.
Le « management pack » disponible pour System Center Operation Manager (SCOM) permet de superviser le fonctionnement des serveurs UCS. SCOM peut ainsi monitorer la totalité des application et des serveurs UCS qui les hébergent.
L’indépendance apportée par les API XML évite de fournir un nouveau « pack de gestion » en cas d’évolution d’un composant comme un Fabric Interconnect ou une nouvelle génération de processeurs. L’utilisation d‘agent SNMP aurait nécessité un nouveau « management pack ».
D’autres architectures du marché ont fait le choix d’utiliser SNMP. Ce choix présente l’inconvénient d’être lié à des événements (« event based »).
L’utilisation de SNMP dans des architectures serveurs a pour conséquence :
- Dépendance avec le matériel
- Besoin d’agent logiciel
- Nécessité d‘acquittement lors d‘évènement
Ces trois contraintes sont levées par l’utilisation d’API XML avec le serveur UCS . Par exemple lors d’une défaillance matérielle se produit, l’acquittement après réparation est automatique. Le message d‘alerte dans SCOM passe automatiquement au vert.
System Center Orchestration SCO : indépendance vis-à-vis de l’infrastructure matérielle. Lors du déploiement d’applications microsoft (exchange,sharepoint etc…) par SCO l’infrastructure serveur doit être en place. C’est le rôle de « l’intégration pack » fournit par Cisco . Dans ce Kit d’intégration on va trouver un ensemble de tâches élémentaires pour gérer de l’infrastructure.
Cette intégration s’appuie la encore sur les API XML. L’infrastructure va être considérer par SCO d’un point de vue générique permettant ainsi une indépendance vis-à-vis de la configuration matériel. Le détail de la configuration sera fourni au travers des services profiles des serveurs UCS. Ceci est réalisé dans le matériel lui-même. Il n’y a donc aucune nécessité d’utiliser des agents logiciels dans les applications Microsoft .
System Center Virtual Machine Manager SCVMM : corrélation entre virtualisation et matériel : Cisco UCS Add-in pour SCVMM fournit une extension pour l’interface utilisateur de SCVMM.
SCVMM assure la gestion des machines virtuelles d’ Hyper-V (création, live migration, storage migration). L’intégration avec les serveurs UCS donne une visibilité et une corrélation entre les machines virtuelles et les serveurs physique (sur quel serveur se trouve la machine virtuelle, où est un workload et quels sont les services profiles associés à des applications microsoft virtualisées).
Un cloud Microsoft avec un serveur UCS est non seulement possible mais il combine au mieux les avantages de System Center et des serveurs UCS pour une meilleure agilité.
