Virtual Network Analysis Module: Agilité opérationnelle pour monitorer le réseau d’un Cloud

2 min read



Virtualisation et Cloud participent de manière importante à la transformation de l’informatique en proposant de nouveaux modèles économiques et de nouvelles manières de consommer des ressources informatiques.

L’activité même de l’entreprise s’en trouve impactée en gagnant en agilité.

Comme toute innovation technologique, ces évolutions s’accompagnent de nouveaux défis qu’il faut prendre en compte si on veut tirer tout le bénéfice de la virtualisation et du Cloud.

On connait la criticité du réseau dans la performance des applications. Avec la virtualisation et le Cloud il est nécessaire de disposer d’outils de suivi et d’analyse réseau puissants , efficaces et homogènes avec ceux dont on dispose dans un environnement non virtualisé.

Agilité opérationnelle et visibilité en temps réel

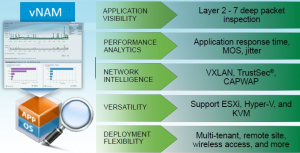

Cisco Prime™ Virtual Network Analysis Module (vNAM) , étant un module virtuel  comme son nom l’indique, offre cette agilité opérationnelle en permettant un déploiement simple et rapide en tous points du réseau pour améliorer le niveau de service y compris sur des sites distants ouvNAM overview dans un Cloud multi-tenants pour monitorer les charges applicatives hébergées.

Cisco Prime vNAM est riche en fonctions. Cet outil permet par exemple

  • L’analyse de l’utilisation du réseau par application, serveur ou machine virtuelle et de détecter les goulets d’étranglement qui peuvent affecter les performances.
  • la résolution de problème de performance (troubleshooting) sur des environnements physiques et virtuels.
  • La gestion à distance de sites grâce à interface web intégré évitant ainsi de transférer  les données dans un point central et économisant par là même de la bande passante.
  • La validation de mises à jour d’infrastructure et les changements de politiques touchant l’optimisation du WAN, Cisco Trustsec et la qualité de services (QoS)

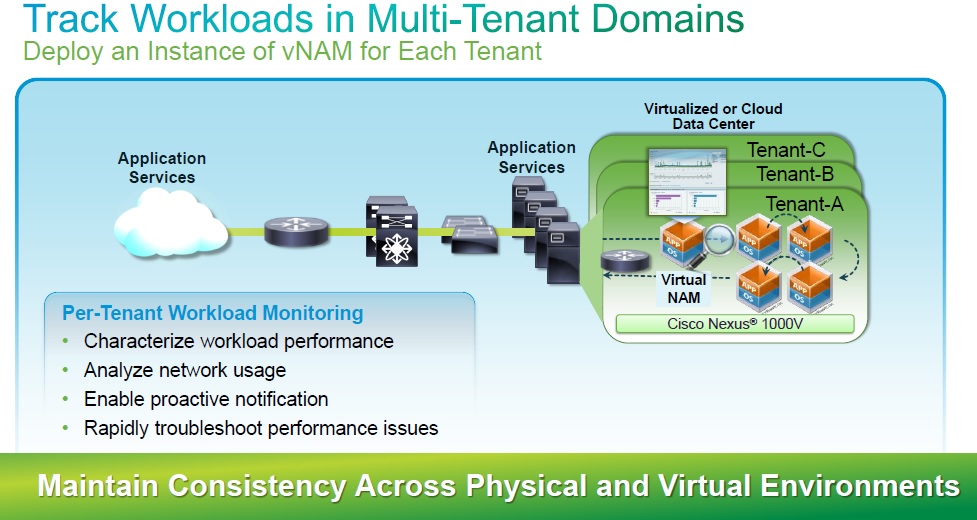

Monitorer les charges applicatives dans un Cloud multi-tenants

 Pour les opérateurs de Cloud multi-tenants, la vNAM se montre particulièrement indispensable.

La vNAM est installée dans le container réseau du « tenant ». Elle analyse les interactions basées sur TCP des applications hébergées. Elle fournit des mesures de performances portant sur le temps de transaction, le temps de réponse du serveur et les délais applicatifs. En fixant des niveaux de performances, on peut détecter pro activement des problèmes de performances et réduire les risques de ne pas respecter les objectifs de niveau de services.

La vNAM fournit également de nombreuses informations sur l(utilisation du réseau par applications qui aide à optimiser l’utilisation de l’infrastructure Cloud.

vNAM cloud

Cisco Prime vNAM comment ça marche :

A ce jour Cisco Prime vNAM peut être installé sur des plateformes X86 supportant des infrastructures de virtualisation VMware ESXi  et kernel-based virtual machine (KVM). D’autres supports d’hyperviseurs (Hyper-V) devraient suivre très rapidement rapidement.

Pour fonctionner la vNAM collecte des informations sur le réseau à partir de différentes sources :

  •  Switched Port Analyzer (SPAN)
  • Remote SPAN (RSPAN)
  • Encapsulated RSPAN (ERSPAN)
  • Information sur le traffic de flux en utilisant  NetFlow Data Export (NDE).

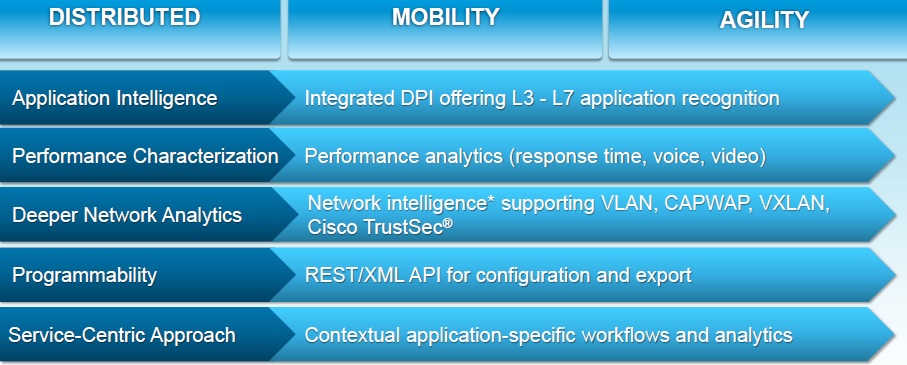

vNAM consistency

Cisco Prime vNAM traitent ces informations, extrait les détails pertinents, réalise des analyse de performances et stocke les informations dans une base de données. Toutes ces informations sont ensuite présentées dans l’interface utilisateur (GUI) de la vNAM avec la possibilité d’obtenir des rapports simplement

Comme la grande majorité des solutions Cisco la vNAM dispose d’une interface ouverte basée sur des APIs standards (REST/ XML) qui permettent de s’intégrer facilement dans des outils d’administration existants.
